五轴加工中心刀库种类有哪些?如何选择?

时间:2015-04-10 09:03来源:山东海特数控机床
  五轴加工中心的高效率不仅仅在于先进的床身机头和精细的操作系统,还在于一个非常重要的辅助功能部件,这就是刀库,刀库顾名思义,是一台五轴加工中心存放刀具的容器,现在客户对五轴加工中心的效率要求越来越高,刀库首当其冲,刀库的换刀时间对一台机床的效率起着重要作用,因为一个复杂的零件,特别是螺孔比较多的情况下,需要频繁换刀,如果是人工换刀的话效率肯定大打折扣,借助高效率的刀库自动换刀,则可以事半功倍。

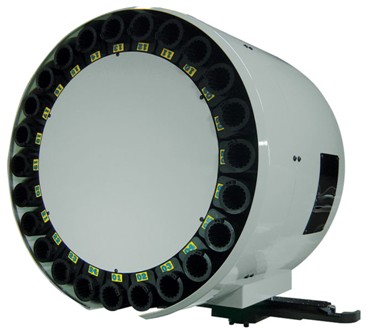

五轴加工中心圆盘刀库 五轴加工中心斗笠刀库

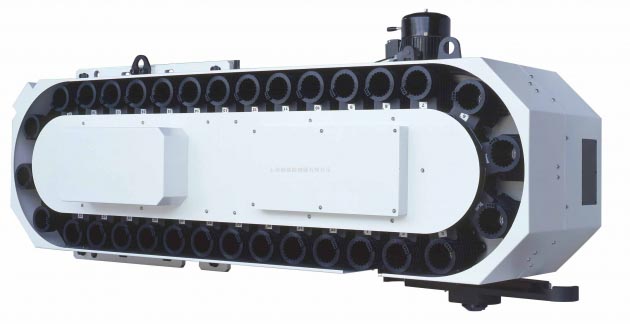

五轴加工中心链接式刀库
  刀库主要分为圆盘式刀库、斗笠式刀库、链式刀库、伞型刀库等。
一般立式加工中心常用圆盘式刀库和斗笠式刀库,较大的机台在条件允许的情况下也可以配置大容量的链式刀库;
门式加工中心和卧式加工中心一般机台较大,可以完成的切削类型也比较多,因而更多的配置了链式刀库;
钻攻中心一般做简单的铣削加工,主要用来钻孔和攻丝,所以需要频繁换刀,因此配备伞型刀库,伞型刀库有着极快的换刀速度,而且采用机械式打刀机构,稳定可靠,现在也越来越受到一些加工厂家的青睐。

  五轴加工中心使用的刀库最常见的形式是斗笠式刀库和机械手换刀刀库。

  常规选择大家关注两点:一是价格,二是使用场合。价格:以BT40刀库20把刀为例。斗笠式刀库的价格仅为机械手刀库的一半左右。使用场合:一般单件小批量生产用斗笠式刀库为好,大批量生产用机械手刀库。另外大家也知道机械手刀库可靠性比斗笠式刀库高,但斗笠式刀库维护保养简单方便。其实还有几点大家容易忽略。

  1、斗笠式刀库的刀柄在刀库内放置时7:24的锥面是敞开的,无保护,时间久了或车间环境恶劣,锥面易脏。影响刀具的重复安装精度。而机械手刀库的刀套包容全部锥面,不易脏。特别对精镗刀的鏜孔精度稳定性有好处。

  2、机械手刀库对刀具重量要求严格,一旦超重,刀具会从机械手中甩出去,易出危险。长度也必须在要求范围内,机械手旋转时所占的空间比较大,编程者须计算换刀是否会碰夹具等。

  3、斗笠式刀库从使用上讲,刀具应在圆盘周围均匀放置,尽可能使质量重心在圆盘中心。以延长刀库使用寿命。

  4、从承重的角度讲,斗笠式刀库的刀柄以BT40和BT30比较好,BT50的刀柄最好选机械手刀库。

  5、机械手刀库在使用大直径刀具(大于相邻刀位的最大直径)时处理比较麻烦。要么每一把刀具间隔位置都一样。要么通过PLC专门辟出几个刀套位作为“特区”。
