山东海特采用台湾原装"圣杰"圆盘式刀库

时间:2015-05-21 09:27来源:山东海特数控机床
  有部分用户前期加工的产品不需要用到刀库,那么在选购设备时,直接采购数控铣床就可以的。后期需要时再加装刀库,升级为加工中心。山东海特数控机床公司生产的所有数控铣床全是预留了刀库安装位置,系统也是支持刀库运作的。给用户后期在加装刀库时提供了很大方便。下面我们来介绍下台湾圣杰圆盘式刀库的特点:

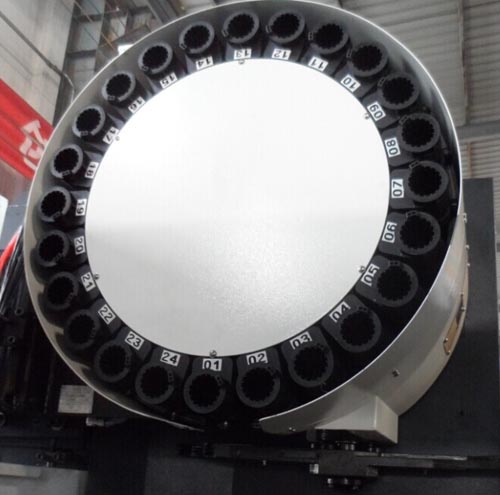

  山东海特采用台湾原装"圣杰"圆盘式刀库
  台湾原装"圣杰"圆盘式刀库特点:

  1. 新式复合材料刀套。高刚性,温差变形优于铝及ABS工程塑料。内孔为肋条支撑,可减少90%切屑附着。

  2. 新型前置式刀杆拉头固定座,以独立锁固刀套内,免旧式检修不易及组装不易之问题。

  3. 优化刀套支撑,改善现有刀套摩擦支撑方式,最新设计各刀套独立滚轮,拥有绝佳刀套支撑结构,具有持刀稳定、运转安静、及耐磨特性。

  滚动支撑低阻抗可延长传动元件寿命,邻刀运转时间<0.35秒,快于其他台湾品牌刀库。

  4. 换刀臂使用CD550(抗拉60KG/MM*2)铸造及一体加工成型,刀臂两端中心距公差0.02mm以内,免除分离式刀爪之组装误差而影响主轴精度及寿命。

  5. 传动元件;使用圆柱凸轮传动刀盘上之滚轮,运刀顺畅,定位准确。模块化设计,驱动马达、近接开关、分度凸轮构成最佳传动元件,检修维护最容易。

  6. 换刀机构;采用滚轮式凸轮机构换刀,运刀动作稳定快速T to T 可达1.5秒。

  7. 倒刀机构;倍力连杆动作,输出力量大,重刀(8KG)运刀稳定,100%防屑、免保养,气压缸检修维护最容易。

  8. 各组件均模块化,布置合理,便于维护。

  9. 分度机构之凸轮为特殊合金材质,在与CF轴承快速接触时有吸震作用,因此可适应刀盘高速运转。
  山东海特采用台湾原装"圣杰"圆盘式刀库
  a.铸件加强肋骨承载、稳固刀库。

  b.刀库本身以专利刀套提供耐磨损,高速运转、低噪音、有效降低80%铁屑附着,保护刀具本身7/24锥度及主轴寿命效能。

  c.刀库轻量化 40#20T: 278KG 40#24T: 280KG,可减轻对机床立柱承载,长时间使用保持机床精度,零件结构方便安装检修。

  d. 规格 30# 40# 50# 16T;20T;24T; 30T
