五轴加工中心如何设置坐标

时间:2015-04-25 09:13来源:山东海特数控机床
.3+1:A轴或者日轴旋转一定角度,再用XYZ三轴插补加工,使用坐标轴旋转基准设定方法,可用普通的三维CAM软件加工·
.3+2:A轴和B轴旋转一定角度,再用XYZ三轴插补加工.也可使用普通的三维CAM软件
.5轴联动:使用XYZAB五轴同时联动插补,可以加工较复杂的模型.要使用支持五轴联动加工的软件.

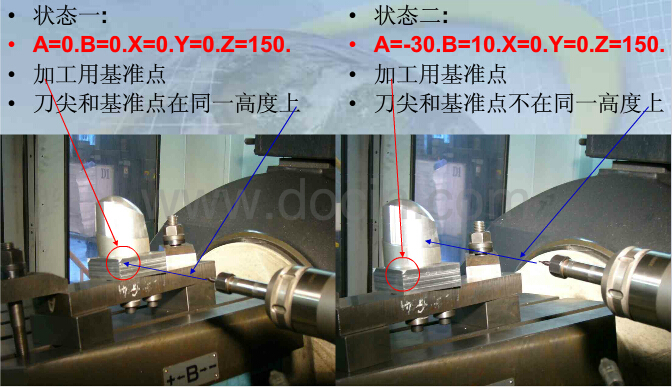

      为什么要对五轴加工中心坐标轴(A/B轴)旋转后基准的重新计算
五轴加工中心坐标轴计算

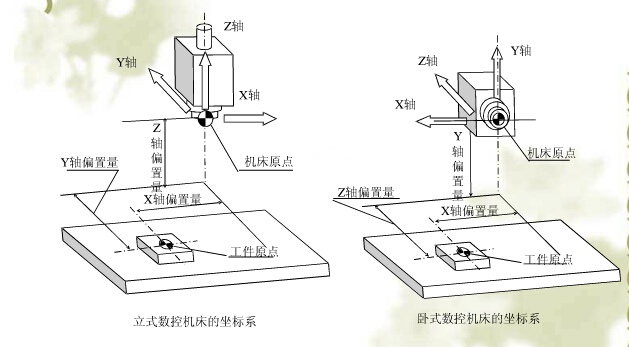

立式、卧式五轴加工中心坐标系的确定

  机床原点与机床坐标系
  机床原点
  ★机床坐标系的零点。这个原点是在机床调试完成后便确定了,是机床上固有的点。
  ★机床原点建立过程实质上是机床坐标系建立过程。
  机床坐标系
  ★以机床原点为坐标系原点的坐标系,是机床固有的生标系,它具有唯一性。
  ★机床坐标系是数控机床中所建立的工件坐标系的参考坐标系。
  工件原点与工件坐标系
  .工件原点:为编程方便在零件、工装夹具上选定的某一点或与之相关的点。该点也可以与对刀点重合。
  .工件坐标系:以工件原点为零点建立的一个坐标系,编程时,所有的尺寸部基于此坐标系计算。
  .工件原点偏置:工件随夹具在机床上安装后,工件原点与机床原点间的距离。
