五轴雕铣机设计要求
时间:2017-07-19 09:09来源:山东海特数控机床
随着机械制造业的发展,越来越多的工件普通三轴加工已经很难胜任了,未来五轴雕铣机将是雕铣机行业的发展趋势。
目前市场上也出现了不少五轴雕铣机,但是基本上都是购买国外的五轴头和系统,也谈不上自主研发的产品。由于雕铣机的市场行情,因为毕竟雕铣机雕铣机这些机器的价格并不是多昂贵,并不像五轴加工中心的定位区间,五轴加工中心主要是用于高精度的加工制造,所以对机器的要求远远比雕铣机要高的多。所以一般雕铣机五轴可以采用在三轴雕铣机基础上增加一个数控回转工作台,这样就可以在原来三轴机器上增加两个旋转轴,成为一台五轴雕铣机了。
五轴数控回转工作台相比五轴数控头,成本上可以降低很多,制造业*方便,也*适合于雕铣机行业。目前五轴雕铣机主要应用在鞋模加工中,通过增加数控回转台就可以完成一次装夹对鞋模进行加工,加工效率可以得到很大的提高。
五轴数控回转工作台目前主要是由台湾生产的,其难点主要在于蜗轮蜗杆的加工精度问题,国内的加工条件有点落后。为了提高五轴数控回转台的精度,设计时两个旋转轴的蜗轮蜗杆需采用双导程的蜗轮蜗杆,以消除蜗轮蜗杆的间隙问题。同时数控台需要增加锁紧装置,为了保证工件的重切削时工作台能够承受巨大的切割力,为了保证锁紧的力量,必须采用液压锁紧。
这两个难点正是五轴数控回转台的设计难点,工装夹具设计解决这两点同时需要装配过程中的工艺控制,保证安装的精度问题。目前我们南京速创设计已经在研发一款五轴数控回转工作台,将三轴雕铣机改造成五轴雕铣机。
蜗杆传动由蜗杆和蜗轮组成,一般蜗杆为主动件。蜗杆和螺纹一样有右旋和左旋之分蜗杆传动 蜗杆传动,分别称为右旋蜗杆和左旋蜗杆。蜗杆上只有一条螺旋线的称为单头蜗杆,即蜗杆转一周,涡轮转过一齿,若蜗杆上有两条螺旋线,就称为双头蜗杆,即蜗杆转一周,涡轮转过两个齿。
圆柱蜗杆传动是蜗杆分度曲面为圆柱面的蜗杆传动。蜗杆传动其中常用的有阿基米德圆柱蜗杆传动和圆弧齿圆柱蜗杆传动。①阿基米德蜗杆的端面齿廓为阿基米德螺旋线,其轴面齿廓为直线。阿基米德蜗杆可以在车床上用梯形车刀加工,所以制造简单,但难以磨削,故精度不高。在阿基米德圆柱蜗杆传动中,蜗杆与蜗轮齿面的接触线与相对滑动速度之间的夹角很小,不易形成润滑油膜,故承载能力较低。②弧齿圆柱蜗杆传动是一种蜗杆轴面(或法面)齿廓为凹圆弧和蜗轮齿廓为凸圆弧的蜗杆传动。在这种传动中,接触线与相对滑动速度之间的夹角较大,故易于形成润滑油膜,而且凸凹齿廓相啮合,接触线上齿廓当量曲率半径较大,接触应力较低,因而其承载能力和效率均较其他圆柱蜗杆传动为高。

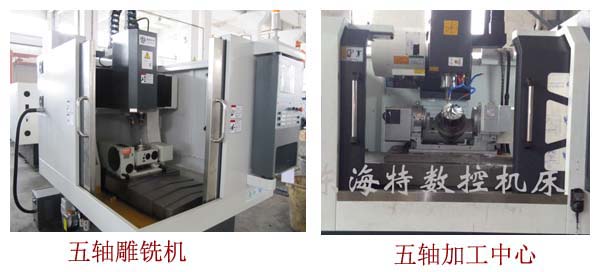

五轴雕铣机与五轴加工中心应用区别:
五轴加工中心适用于完成较大铣削量的工件与大型模具,也适合普通模具的开粗。
五轴雕铣机主要用于完成较小铣削量的工件,例如小型模具的精加工。它适用于铜工、石墨等质材的加工。
目前市场上也出现了不少五轴雕铣机,但是基本上都是购买国外的五轴头和系统,也谈不上自主研发的产品。由于雕铣机的市场行情,因为毕竟雕铣机雕铣机这些机器的价格并不是多昂贵,并不像五轴加工中心的定位区间,五轴加工中心主要是用于高精度的加工制造,所以对机器的要求远远比雕铣机要高的多。所以一般雕铣机五轴可以采用在三轴雕铣机基础上增加一个数控回转工作台,这样就可以在原来三轴机器上增加两个旋转轴,成为一台五轴雕铣机了。
五轴数控回转工作台相比五轴数控头,成本上可以降低很多,制造业*方便,也*适合于雕铣机行业。目前五轴雕铣机主要应用在鞋模加工中,通过增加数控回转台就可以完成一次装夹对鞋模进行加工,加工效率可以得到很大的提高。
五轴数控回转工作台目前主要是由台湾生产的,其难点主要在于蜗轮蜗杆的加工精度问题,国内的加工条件有点落后。为了提高五轴数控回转台的精度,设计时两个旋转轴的蜗轮蜗杆需采用双导程的蜗轮蜗杆,以消除蜗轮蜗杆的间隙问题。同时数控台需要增加锁紧装置,为了保证工件的重切削时工作台能够承受巨大的切割力,为了保证锁紧的力量,必须采用液压锁紧。
这两个难点正是五轴数控回转台的设计难点,工装夹具设计解决这两点同时需要装配过程中的工艺控制,保证安装的精度问题。目前我们南京速创设计已经在研发一款五轴数控回转工作台,将三轴雕铣机改造成五轴雕铣机。
蜗杆传动由蜗杆和蜗轮组成,一般蜗杆为主动件。蜗杆和螺纹一样有右旋和左旋之分蜗杆传动 蜗杆传动,分别称为右旋蜗杆和左旋蜗杆。蜗杆上只有一条螺旋线的称为单头蜗杆,即蜗杆转一周,涡轮转过一齿,若蜗杆上有两条螺旋线,就称为双头蜗杆,即蜗杆转一周,涡轮转过两个齿。
圆柱蜗杆传动是蜗杆分度曲面为圆柱面的蜗杆传动。蜗杆传动其中常用的有阿基米德圆柱蜗杆传动和圆弧齿圆柱蜗杆传动。①阿基米德蜗杆的端面齿廓为阿基米德螺旋线,其轴面齿廓为直线。阿基米德蜗杆可以在车床上用梯形车刀加工,所以制造简单,但难以磨削,故精度不高。在阿基米德圆柱蜗杆传动中,蜗杆与蜗轮齿面的接触线与相对滑动速度之间的夹角很小,不易形成润滑油膜,故承载能力较低。②弧齿圆柱蜗杆传动是一种蜗杆轴面(或法面)齿廓为凹圆弧和蜗轮齿廓为凸圆弧的蜗杆传动。在这种传动中,接触线与相对滑动速度之间的夹角较大,故易于形成润滑油膜,而且凸凹齿廓相啮合,接触线上齿廓当量曲率半径较大,接触应力较低,因而其承载能力和效率均较其他圆柱蜗杆传动为高。
五轴加工中心适用于完成较大铣削量的工件与大型模具,也适合普通模具的开粗。
五轴雕铣机主要用于完成较小铣削量的工件,例如小型模具的精加工。它适用于铜工、石墨等质材的加工。
