加工中心排屑器用途及种类

时间:2015-06-10 07:57来源:山东海特数控机床
  排屑器是加工中心在加工过程中所必备的装置之一,在车间机械加工过程中常常会产生大量四处飞溅的切屑,其中含有大量的切削油液,不但严重破坏工作环境,不易清理,而且影响生产效率,不同种类的切屑对整个加工和机床设备的影响也不尽相同,所以排屑器是数控机床中重要辅助装置之一,其结构简单。
  加工中心排屑器用于将产生的切屑运输到指定位置,便于进行处理的装置,被广泛应用于各类数控机床、加工中心以及柔性生产线中,排屑装置包括排屑槽,链条,电机,出屑槽和滤网等,整个过程从切屑的收集、运输、处理实现全自动化,不但大大提高效率,改善车间环境,而且一改往日切屑不能自动及时处理及消耗人力等一系列弊端。
  加工中心排屑器种类
  国产排屑器生产厂家在众多,性能各异,规格不一,大致可分为:链板式排屑器、刮板式排屑机、螺旋式排屑机、磁性排屑机等四种排屑器。
  1 . 链板式排屑器

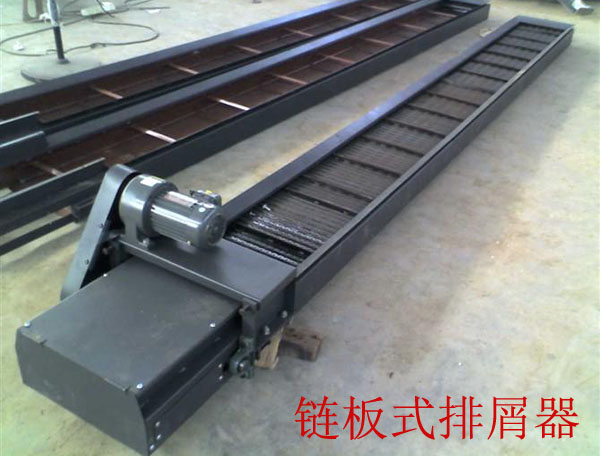

加工中心链板式排屑器图片
  链板式排屑器以链轮牵引钢质平板链带在密封箱中运转,加工产生的切屑落到链带上被送出机床。
  此类排屑器具有一定的排屑量和较高的自动化,能高效的进行排屑,其结构简单,操作灵便,可与其他排屑装置组合作为集中排屑系统,而且经常用于车、铣、刨、磨、钻等各类加工方式中,适用于收集运输各类机床、加工中心所产生的团状、卷状、块状等切屑,以及铜屑、钢屑等金属切屑。
  2 . 刮板式排屑器

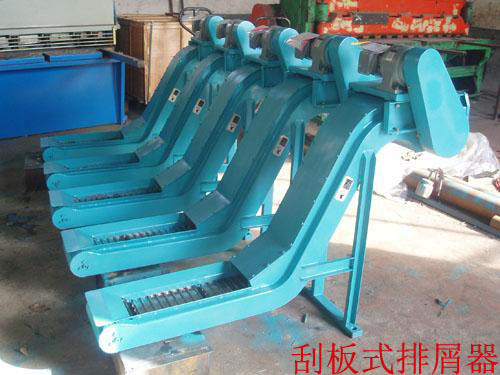

加工中心刮板式排屑器图片
  链板式排屑器由链条、刮板、电动机等构成,具有相当高的抗振性及安全稳定性,传动平稳,工作效率高,适用于运输及处理磨床粗加工中产生的各种材质的颗粒状切屑,具有输送速度范围广的特点,因此可根据用户要求设置输送速度,降低劳动强度,而且可以根据实际需要添加其他装置以提高加工精度,如油水分离器、涡流分离器等,节约冷却液,是一种广泛而又常见的排屑器种类。
  3 . 螺旋式排屑器

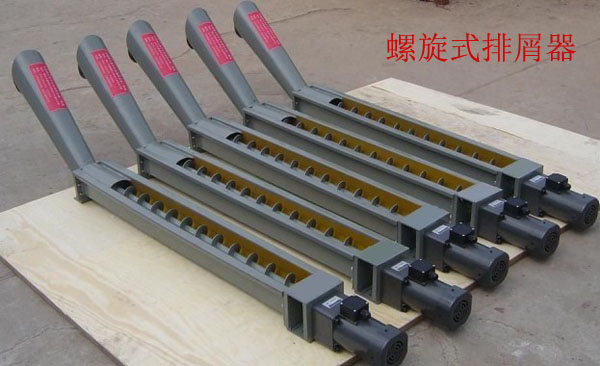

加工中心螺旋式排屑器图片
  螺旋式排屑器由减速器、万向联轴节和螺旋器等组成,电动机带动减速机来驱动螺杆。
  螺旋式排屑器具有占地面积小的特点,其输送长度可以根据实际需要进行调节,适用于狭窄的生产线,具有一定的可靠性,常用于钢、铝、铜等金属和一些非金属加工产生的块状、卷状切屑,而且具有结构紧凑,便于安装使用,电机能耗低等诸多优点,但不适于运输带状切屑,而且工作效率较低。
  4 . 磁式排屑器
加工中心磁式排屑器图片
  磁式排屑器是在输送工作板上利用永磁材料产生高强磁场,将切屑贴吸附在工作板上并进行运输的一种排屑器。
  广泛的应用于各类工艺方式及各类数控机床、柔性生产线中,适用收集运输各种铜、铝、铸铁等粉状和长度较小的切屑,其结构安全紧凑,无噪声,具有实用性强、故障率低等特点。

  总结:加工中心的排屑部分一般采用的是链条式排屑器,是可以和机床分离的部分,主要出现的故障是链条和刮板损坏。在使用时要注意排屑器要在机床工作时同时运转,不要等到积攒切屑多了再开启,容易造成链条受力大拉断,当发现有物品掉入排屑机时,要赶紧关闭排屑机运转,并及时取出物品,检查无误后再开启。
