五轴加工中心厂家谈:刀库卡刀原因及解决办法

时间:2017-07-19 09:04来源:山东海特数控机床
  我们知道,刀库及自动换刀装置是加工中心使用最为频繁的部件,特别是在工件加工内容较多时,需要经常性的更换刀具以实现不同工序的加工。如机床自身出现问题或者加工中出现一些异常时都会造成刀库卡刀现象的发生。造成加工中心刀库卡刀的故障有很多,常见的有,动能切断就是俗称的突然停电,或者气压不足,刀具无法正常拔下等外在因素。不过,更常见的是其内部原因在成的,如第二换刀原点位置异常、主轴定向角度不正确等。下面山东海特五轴加工中心厂家针对刀库卡刀原因及解决办法介绍,希望对你有所帮助。

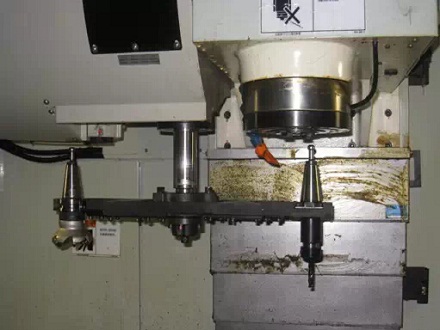

五轴加工中心刀库换刀图

  一、加工中心刀库出现卡刀的原因

  1、 主轴定向角度不正确

  定向角度跑动一般也是大部分因为撞机导致,或者是主轴同步齿形带出了问题,导致定向角度产生误差,定向不准确同样会造成刀库换刀异常等问题发生。

  2、 第二换刀原点位置异常

  如果加工中心出现过因误操作等造成撞机事故发生时时,最容易导致换刀原点不正确,表现为换刀时刀臂拔刀、装刀异响,甚至导致卡刀,时间久了刀臂也会受到损伤。

  二、加工中心刀库卡刀故障的解决办法

  简单来说,刀库卡刀有两种情况,一种是刀具未拔下,一种是刀具已经拔下了,第一种情况相对较好解决,我们主要介绍第2种情况的解决方案。

  1、松开电机上的刹车装置,用活动扳手旋转电机上的外六角,一般旋转的方向和刀臂的卡死的方向相同,总之就是让自动换刀的刀臂脱离加工中心的主轴。

  2、在刀臂脱离主轴时,如果主轴上有刀具可以听见漏气声,也就是主轴处于松刀时的状态,这是要注意,一定要在工装上垫个东西,刀具此时有掉落情况的发生。

  3、请一直旋转刀臂,直到刀臂做完一个完整的换刀动作。刀臂也有一个原点位置的,在刀库面板内,里面有红色3个灯,一般中间那个亮的就是刀臂处于原点位置的指示灯。

  4、排除完卡刀故障后,将刀臂电机刹车装置拨回原来位置,然后在加工中心处于MDI状态下进行一次换刀动作,看是否正常,如果正常,请一定记住要将加工要用到的所有刀具进行核对一遍,在确保安全的情况下在进行加工。
