台湾新代系统XH714小型加工中心

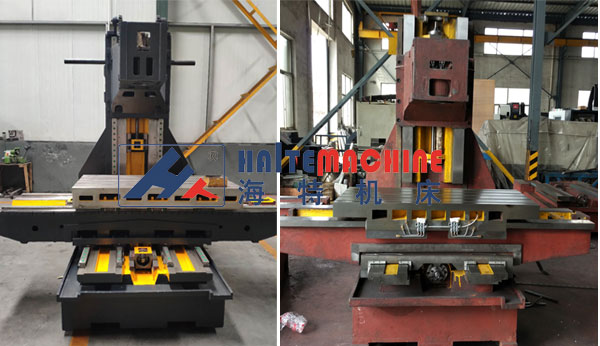

XH714小型加工中心属于小型硬规加工中心,三线硬规Y向4导轨设计,适用于批量强力切削,刚性好。
XH714加工中心厂家
XH714小型加工中心主要配置:
1. 控制系统:台湾新代数字式控制系统。
2. 主轴电机:伺服主轴电机。
3. XYZ三轴驱动电机:日本安川
4. XYZ三轴伺服驱动器:日本安川(Z轴含抱闸)
5. 主轴:台湾健椿隆8000rpm主轴。
6. 丝杆:台湾律庭精密级滚珠丝杆,C3级。
7. 台湾尚品增压缸。
8. 台湾圣杰 斗笠刀库
9. 日本NSK轴承,P4级。
10. 电柜热交换恒温系统。
11. 手持式电子手脉。
12. 主轴油冷机.
13. 联轴器
14. 海特光机(工作台5条T型槽)
15. 国产自动润滑及润滑报警装置。
选配系统部件
日本三菱系统,日本FAUNC系统 西门子  圆盘刀库(机械手臂) 台湾第四轴级第五轴
可根据客户要求专业设计开发数控设备及加工中心

XH714小型加工中心技术参数:

XH714

规 格

工作台规格(长×宽)

860×400mm

工作台最大载重

400 kg

X、Y、Z坐标行程

700*400*450

主轴中心线到立柱正面导轨距离

475 mm

主轴端面至工作台上平面距离

100~550mm

X、Y、Z切削进给量

1~4000 mm/min

X、Y快速进给速度

12m/min

Z快速进给速度

10m/min

主轴转速范围

50~8000 r/min

主轴锥孔

BT40-120mm

主轴电机

5.5KW

X、Y、Z伺服电机

15N.m 2.3KW

工作台T型槽(槽数×槽宽×槽距)台面淬火

5/18/75mm

重复定位精度

300mm/+ 0.006mm

定位精度

300mm/+0.0075mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

2750x2100x2600mmmm

机床重量

4800 kg
