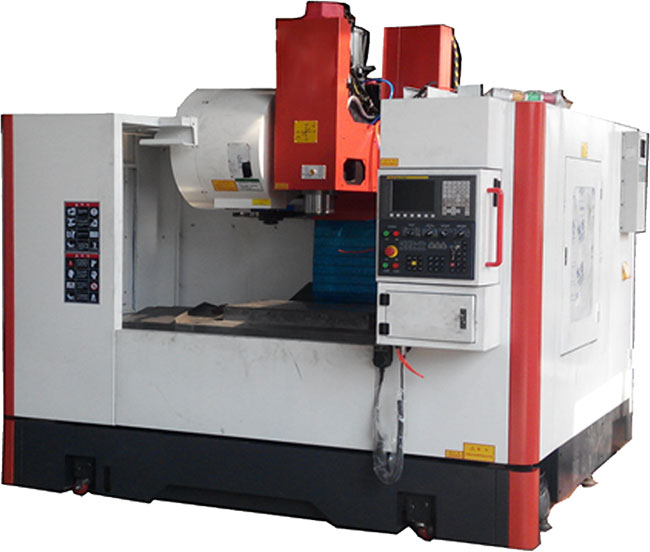

小型加工中心

小型加工中心占地面积小,用电量少,适合五金小零件批量加工,可以24小时工作,能够完成铜材、铝材、不锈钢、45#刚、复合材料、铁等材料钻孔、攻牙、铣外形等加工工序。性价比非常高。适用于汽车、摩托车、航空航天、机械制造、缝纫机、电机等行业的阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻等加工工序,特别适用于各种形状复杂的二、三维凹凸模型及复杂的型腔和表面,既可用于中小批量多品种加工生产,也可以进入自动线进行批量生产。 使用该系列机床可以节省工艺装备,缩短生产准备周期,保证零件加工质量,提高生产效率。

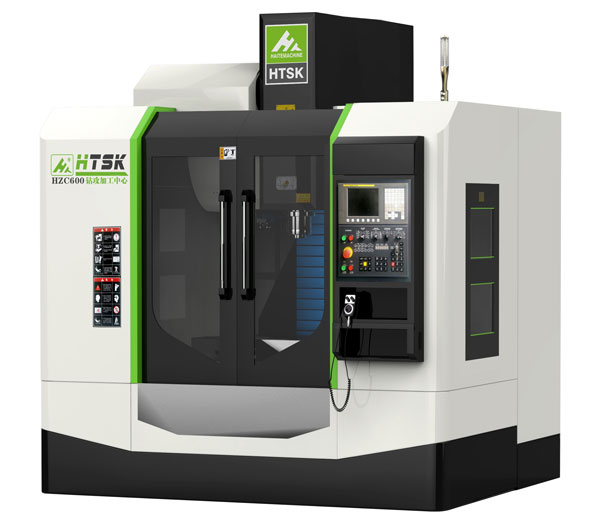

小型加工中心
小型加工中心结构:
       小型加工中心采用高精度全伺服电机和驱动系统,确保设备高效运行。
  采用气动换刀BT40主轴;配合伺服主轴电机,确保产品加工的高效率。
  一体化的铸造底座,紧凑严密的防尘罩设计,小型加工中心确保进一步增加设备的稳定性。
  可选配第四轴,采用无间隙的进口谐波减速箱确保分度的超高精度。
  小型加工中心外型美观大方,上下料方便,维护简单。可选配硬轨。
  有自动润滑系统,冷却系统和照明系统。

小型加工中心技术参数:
VMC540小型加工中心 规   格
工作台规格(长×宽) 660×400mm
工作台最大载重 300 kg
X.Y/Z轴坐标行程 500 *400*400mm
主轴中心线到立柱正面导轨距离 475 mm
主轴端面至工作台上平面距离 120~570mm
X、Y、Z切削进给量 1~6000 mm/min
X、Y、Z快速进给速度 24m/min
主轴转速范围 50~8000 r/min
主轴锥孔 BT40-120mm
主轴电机驱动器 5.5KW
工作台T型槽(槽数×槽宽×槽距) 5/18/75mm 台面淬火
重复定位精度 300mm/+ 0.003mm
定位精度 300mm/+ 0.005mm
使用源气压力 0.6-0.8 MPa
机床轮廓尺寸(L×W×H) 2500x2000x2500mm
机床重量 3800 kg
小型加工中心配置:
1.台湾 主轴(皮带式传动)
2.台湾 丝杆 (C3级)
3.硬轨:Y向4轨,滑动面贴塑(硬度55°以上)
4.线规:重载型滚柱线规(可重切削)
5.德国FAG/日本NSK轴承     (P4级)
6.台湾圆盘刀库
7.电器箱冷热交换器
8.自动润滑系统
9.冷却水泵
11.XYZ三轴护罩
12.工件冷却两水一气
13.三色警示灯
14.地基螺丝及垫块
15.操作机维护使用手册
16.RS232、CF卡与USB接口
17. 立体封闭式防护
选配部件:
系统:北京凯恩帝、台湾新代配日本安川电机、日本三菱、日本FANUC(发那科)、德国西门子等。
第四轴、第五轴等。

可根据客户要求专业设计开发,产品的配置不同价格也不同,请买前咨询好 确定是要硬轨还是线轨,对系统的要求, 对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
