五轴加工中心厂家内防护的结构与设计【分享】

时间:2017-07-19 09:06来源:山东海特数控机床
1、为什么要设计五轴加工中心内防护

  我们可以将五轴加工中心的防护大体上分为两类分别是外防护及内防护。我们这里所要论述的是五轴加工中心的内防护,内防护所说的是在五轴加工中心的加工区域范围内,给那些有可能会对操作工人产生伤害的零件或者是有可能会对产品精度产生影响的零件所安装的可以进行安全防护的有效设施。内防护的作用主要有保持精度、防护安全、降噪隔声、保护环境还有隔湿防潮。

  我们大家都知道,五轴加工中心在进行作业的时候,一些温度很高的切屑会飞溅出来,会有砂轮甚至是刀具如果损坏会以很高的速度飞出此类危险的事情发生,这样对于操作工人是非常危险的。操作工人的一些身体部位被夹入或卷入机床;由于操作场地无法及时被清理工人会滑倒;飞溅切屑烫伤和划伤工人甚至是伤害眼睛;噪声及冷却液也会伤害到工人。

  所以说,五轴加工中心本身的设计要一切以人为本,五轴加工中心生产的整个过程由于摩擦产生热量,也会使得机床的结构由于高温发生变形,对加工精度会产生影响。五轴加工中心加工时会有冷却液、高温的飞屑都会产生这对机床内导轨的腐蚀和损害是非常大的,因此研究五轴加工中心内防护就变的很重要了。

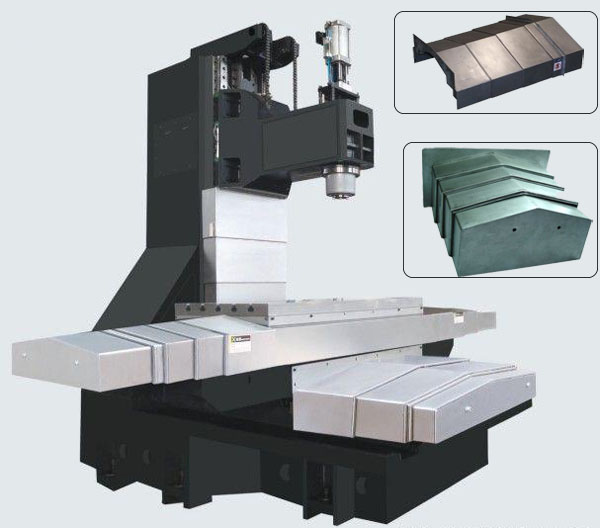

五轴加工中心内防护罩
2、五轴加工中心内防护的结构组成

  2.1导轨保护罩

  众所周知,在五轴加工中心上面做直线运动的所有部件都是沿着自身的一些支撑件上的导轨来进行的,这个导轨的精度及精度会直接影响到五轴加工中心的一个加工精度。所有说,不仅仅是要对整个导轨精度有高的要求,对其摩擦特性、刚度是否良好也要有高的要求。所有我们得到这样一个结论,在五轴加工中心中对导轨的防护尤其重要。导轨的防护方式非常多,使用最多的就是导轨保护罩。

  2.2隔离板

  通过文章开始的叙述我们知道对五轴加工中心进行一个全封闭的防护是非常必要的,于是隔离板就产生了,它将包括机床液压站、本体、排屑装置、电气箱等所有的结构全都封闭在同一区域,同时在在机床的周围建立独立的区域,使加工区其它区域分开,这样就可以使一些辅助设施不被伤害。隔离板设计所遵循的原则是区域给力,在材料上通常会选择同外防护罩相同的材料。需要注意的是如果隔离板非常大,那么就有必要给隔离板进行加固,这样可以有效的防止由于隔离板刚度不够加工精度产生影响。

  2.3导管防护套和拖链

  目前来说五轴加工中心整个传送系统的功能就是对在工作的过程中需要的很多东西进行传送,来形成能量、物质、信息流,只有这样机床的运行才能保持正常。五轴加工中心的整个传输送系统所依赖的是机床传输管线,所以说,对五轴加工中心的防护这个传输管线就显得非常重要了。对于一个五轴加工中心来说它的传输管线的在数量和种类上来说是非常多的,所以,它是否安全和可靠同样重要,同时对使用寿命也会有较高的要求。现在来说防护套和拖链的材料大多数使用的是塑料或者钢制材料。

3、五轴加工中心内防护的设计

  现在,五轴加工中心的发展较快,种类也很多但是不同类型的五轴加工中心对内防护的要求不同。

  3.1不同布局及类型的五轴加工中心内防护相应的不同要求,如果五轴加工中心的类型不同那么对防护的要求也是不同的。五轴加工中心对各个方面的不同防护都会有特定的一个要求。例如说在安全方面,五轴加工中心的结构布局决定了硬件的格局是一定所以这就要求要有特定的安全隔离装置。机床的结构布局对防尘、防水上也有要求,对人身安全有可能会有伤害的必须要有安全防护。

  3.2五轴加工中心所加工的产品不同,例如做的是例如金属陶瓷之类的工件加工,那么就会涉及到碎末等物质的回收。如果生产过程中涉及高速运动,例如机床上所加工的是盘类件这样就要避免有飞盘飞出。所以说针对加工类型不同,防护也不同。除此之外我们还要注意对于环境的防护,例如噪音、粉尘等,这些不仅对整个环境会产生影响,调查显示这些会对操作工人的心里也会产生很大的影想。所以说,在对五轴加工中心内防护的设计上,对环境防护方面必须要进行防护。

  五轴加工中心对于操作人员在操作方面的防护,这样做不仅仅是考虑到安全因素,同时也是考虑操作人员在操作五轴加工中心过程中的方便性,这里所说的方面对五轴加工中心会有非常重要的影响,整个设计要以用户的要求和方面性作为出发点,尽量去创造更多的方便。针对不同的五轴加工中心内防护要从实际的角度出发设计不同的防护。如果是高档的五轴加工中心那么其保护的程度和范围都相对较高,内容也会更多一些;反之如果是经济型的五轴加工中心其防护程度和范围相对高档的也会小一些内容也会少一些。举个例子来说明一下,对于一个卧式数控车床来说它就要求进行全一个全封闭的防护,在内容上也是多方面的包括有环境、安全等方面。而对于大型的龙门移动式五轴加工中心,这样工作台周围就没有必要装一个全封闭的防护装置,只要做一个重点的五轴加工中心功能防护就可以了,完全没有必要做全封闭的了。

4、总结

  综上所述,五轴加工中心已经发展成为了一个由多种技术组合成体系结构,除了需要满足它加工、制造的功能意外还要对五轴加工中心的造型做到好并且有创意,使得机床具有更高的市场竞争力。五轴加工中心内防护装置在安全方面具有决定行左右,因此,机床的设计人员要不断提高防护装置的技术水平更好地促进我们国家在工业制造业上跟上时代的发展。
