什么是龙门式加工中心?龙门式加工中心结构及用途

时间:2017-06-28 14:56来源:山东海特数控机床

  什么是龙门式加工中心

  龙门式加工中心是指主轴轴线与工作台垂直设置的加工中心,龙门加工中心的龙门架由两个立柱、横梁、滑鞍等部件组成,龙门加工中心根据龙门架可为定梁式、动梁式和动柱式龙门加工中心。顶梁式龙门加工中心的横梁固定,工作台移动;动梁式龙门加工中心的横梁上下移动,工作台诚前后移动;动柱式龙门加工中心工作台固定,龙门架移动.

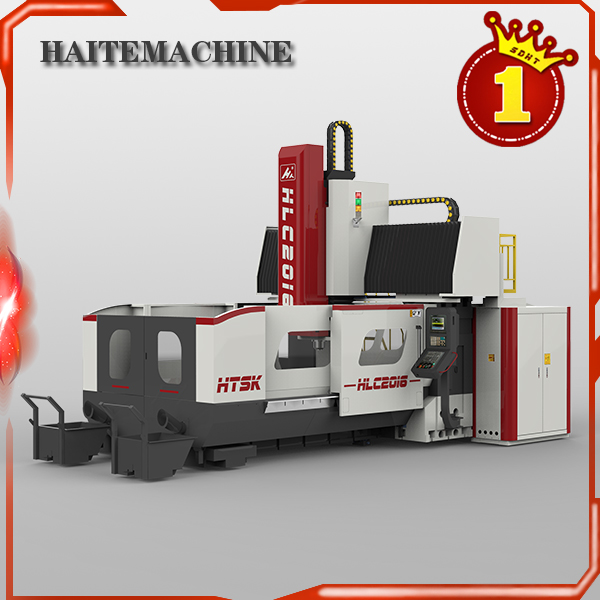

龙门式加工中心

  龙门式加工中心用途

  主要应用于重工业行业,比如飞机、汽车、船舶等重型行业中,主要加工大型复杂形状的工件,比如加工飞机的梁、框以及大型机械上的某些零件等。总而言之龙门加工中心是为了加工大型复杂零件而设计的一款大型机床,适用于各个行业中,特别是大型零件行业。

  龙门式加工中心结构

  1.龙门机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。
  2.龙门底座采用蜂窝交错式加强筋设计,全系龙门机床的底座宽度都保持与工作台宽度一致,使其结构更加稳定。
  3.龙门立柱采用45°抗冲击设计,立柱与底座的连接部位,采用了45°的斜跨,既增加了底座与立柱的连接强度,又增加了机床在强力切削时的刚性。
  4.龙门横梁采用我们独创的“驼背”式立柱设计,能有效的防止龙门横梁变形下垂。
  5.龙门工作台采用“蜂箱式”提高了工作台厚度,增加了工作台刚性,使之承载加大加稳。
  6.龙门滑座为45°阶梯斜轨设计,承载与导向的直线导轨不对称排列使其分工各有不同,大程度减少Z轴重量对龙门横梁的影响,有提高了整个Y轴的精度。
  7.龙门滚珠丝杠为外循环插管式螺母为加长型设计,有效防止丝杠过长造成的下垂问题。滚珠丝杠两端采用预配锁紧螺母结构,有效的防止了锁紧螺母的松动。
  8.龙门外防护采用四开门设计(龙门加工中心三开门设计),两侧为推拉门,前后为贯通式对开门,极大方便客户上下工件。龙门横梁有楼梯式检修平台,大大方便对Z、Y轴的检测维修及保养。
  9.龙门X轴采用支撑式滑轮组内防护。有效的支撑了防护的重量,使防护在运动时,始终保持与导轨的平行,不易产生变形防水可靠性得到提高,寿命得到了提高。Y轴采用了全封闭耐腐蚀的风琴式防护,具有防护效果好封闭效果好等特点。
  10.龙门采用我们独创的主动式润滑系统,由数控系统控制油泵出油,真正做到了按需出油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。
