定梁龙门加工中心价格-定梁龙门加工中心厂家报价介绍

时间:2017-07-19 09:31来源:山东海特数控机床
  定梁龙门加工中心为立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成.主要用于平面、曲面和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工。

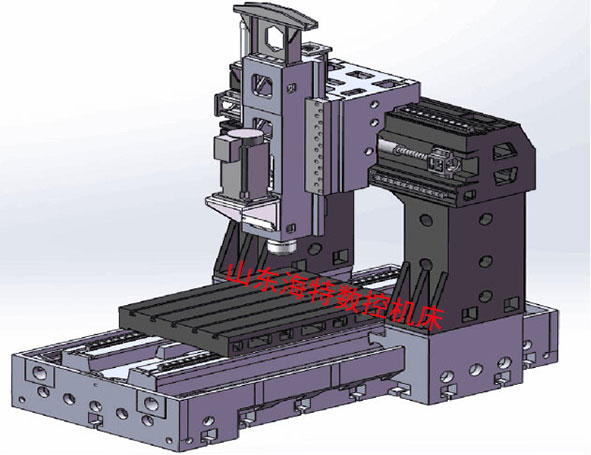

定梁龙门加工中心

  定梁龙门加工中心价格--结构介绍

  1.龙门机体采用独创的三维变径结构设计,经有限元分析,使机体结构得到大程度的优化,确保机体稳定可靠,又能防止机体变形,从而提高机床使用寿命。
  2.龙门底座采用蜂窝交错式加强筋设计,全系龙门机床的底座宽度都保持与工作台宽度一致,使其结构*加稳定。
  3.龙门立柱采用45°抗冲击设计,立柱与底座的连接部位,采用了45°的斜跨,既增加了底座与立柱的连接强度,又增加了机床在强力切削时的刚性。
  4.龙门横梁采用我们独创的“驼背”式立柱设计,能有效的防止龙门横梁变形下垂。
  5.龙门工作台采用“蜂箱式”提高了工作台厚度,增加了工作台刚性,使之承载加大加稳。
  6.龙门滑座为45°阶梯斜轨设计,承载与导向的直线导轨不对称排列使其分工各有不同,大程度减少Z轴重量对龙门横梁的影响,有提高了整个Y轴的精度。
  7.龙门滚珠丝杠为外循环插管式螺母为加长型设计,有效防止丝杠过长造成的下垂问题。滚珠丝杠两端采用预配锁紧螺母结构,有效的防止了锁紧螺母的松动。
  8.龙门外防护采用四开门设计(龙门加工中心三开门设计),两侧为推拉门,前后为贯通式对开门,极大方便客户上下工件。龙门横梁有楼梯式检修平台,大大方便对Z、Y轴的检测维修及保养。
  9.龙门X轴采用支撑式滑轮组内防护。有效的支撑了防护的重量,使防护在运动时,始终保持与导轨的平行,不易产生变形防水可靠性得到提高,寿命得到了提高。Y轴采用了全封闭耐腐蚀的风琴式防护,具有防护效果好封闭效果好等特点。
  10.龙门采用我们独创的主动式润滑系统,由数控系统控制油泵出油,真正做到了按需出油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。

  定梁龙门加工中心价格-定梁龙门加工中心厂家报价介绍

  小型定梁龙门加工中心  50万左右
  2米定梁龙门加工中心   65万左右
  3米定梁龙门加工中心   80万左右
  4米定梁龙门加工中心   120万左右
  不同配置价格不同,联系我们获得*新报价及技术方案,咨询15725685099
