CNC加工中心打刀缸结构及常见故障

时间:2015-05-13 09:07来源:山东海特数控机床
  打刀缸在CNC加工中心中起到至关重要的作用,我们要做好日常的维护保养。当我们使用中出现松刀故障时打刀缸部分要做如下检测:调整打刀量至松刀顺畅;添加打刀缸油杯中的液压油;打刀缸内部螺丝松动、漏气,则要将螺丝重新拧紧,更换缸体中的密封圈,若无法修复则更换打刀缸。

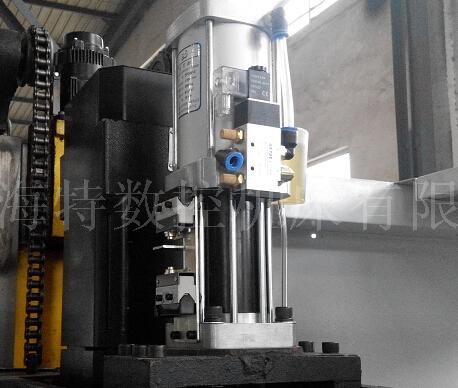

CNC加工中心结构图
打刀缸结构的上部为气缸,下部为油缸。油缸与油杯相通,油缸底部为压杆回程气缸。
  CNC加工中心打刀缸常见故障:
       1.故障:打刀距离不够。
  原因:气压不足。
  处理办法:保持低气压>6mpa-高气压8mpa。
  2.故障:打刀与回刀无信号。
  原因:开关坏,压力不足。
  处理办法:检查行程开关及限位距离。
  3.故障:打刀缸不执行动作,没有力。
  原因:电磁阀坏,气道堵塞。
  处理办法:更换电磁阀,清洗气路。
  4.故障:出力缓慢。
  处理办法:清洗消音器油污、或换消音器。
  5.故障:打刀缸无力。
  处理办法:更换0型圈。
  6.安装时要看油杯里面的油、不的底油油杯的1/4油(如有不断冒气、要和厂家联系)。
