五轴联动数控机床专门用于加工复杂曲面的机床,采用x,y,z,a,b,c中任意5个坐标的线性插补运动,是解决叶轮、叶片、船用螺旋桨、汽轮机转子、大型柴油机曲轴等加工的唯一手段.

产品展示

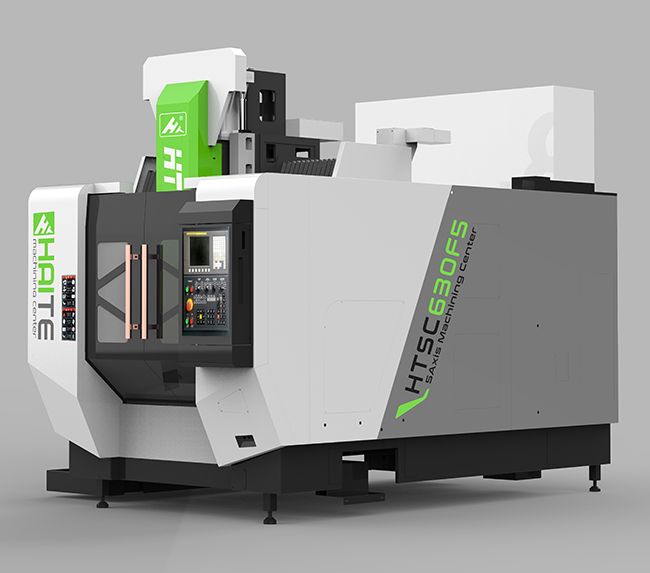

五轴加工中心

产品介绍

什么是五轴联动数控机床？所谓的五轴联动数控机床是指能同时控制五个以上坐标轴的联动的数控加工，其中包括三个直线轴（XYZ）和两个旋转轴（ABC三个旋转轴中的两个）。五轴加工将各种加工功能组合在一起后，实现工件在一次装夹后，完成对多个面的铣、镗、钻等多道工序的加工，有效地避免了多次装夹产生的误差，缩短了生产周期，提高零件质量。
五轴联动数控机床按照联动轴数的不同，可以分为“3+2”、“4+1”、五轴联动加工三种模式。
五轴数控加工的特点有：刀具可以进入型腔内部，加工三轴加工不到的部位，这种模式有利于采用短刀具加工零件的侧壁和型腔，提高刀具的刚性，减小振动，提高零件的精度；减少工装夹具数量和占地面积；减少基准转换，提高加工精度；缩短新产品研发周期；缩短生产过程链，简化生产管理。
五轴联动数控机床操作流程为：根据加工条件，用CAD/CAM软件完成零件的三维造型及刀路设置，根据机床性能后置处理生成数控程序；然后应用仿真软件进行欠切、过切、碰撞检测以及试切削；*后操作五轴机床完成零件的加工。
五轴联动数控机床视频

五轴联动数控机床主要配置

序号	项目	数量	制造厂家名称
1.	台湾新代200MA（系统含RTCP)	1套	台湾新代
2.	主轴伺服电机	1套	台湾新代
3.	主轴驱动器	1套	台湾新代
4.	X、Y、Z轴伺服电机	各1套	日本安川
5.	A/C轴伺服电机	各1套	日本安川
6.	X、Y、Z轴丝杠轴承	各1组	德国FAG
7.	X、Y、Z轴滚珠丝杠	各1组	台湾
8.	X、Y、Z轴滚柱线轨	各1组	台湾上银
9.	CNC双轴分度盘 255mm （五轴）	1套	台湾谭佳
10.	刀库圆盘机械手24把	1套	台湾圣杰
11.	锁紧螺母	1套	台湾
12.	主轴单元联	1 套	台湾健椿隆
13.	主要气动元件	1组	台湾亚德客
14.	主要电气元件	1组	法国施耐德
15.	同步带轮与同步带	1套	随台湾主轴配套
16.	10.4英寸屏幕(长型)	1个	台湾新代
17.	液压站	1台	与五轴配套

　　可根据客户要求专业设计开发数控设备及加工中心,产品的配置不同价格也不同,五轴大小根据客户要求选配　　

　　请买前咨询好确定是要硬轨还是线轨，对系统的要求，　　

　　对刀库的要求是否要求主轴中心出水，排削器，主轴油冷机等！
