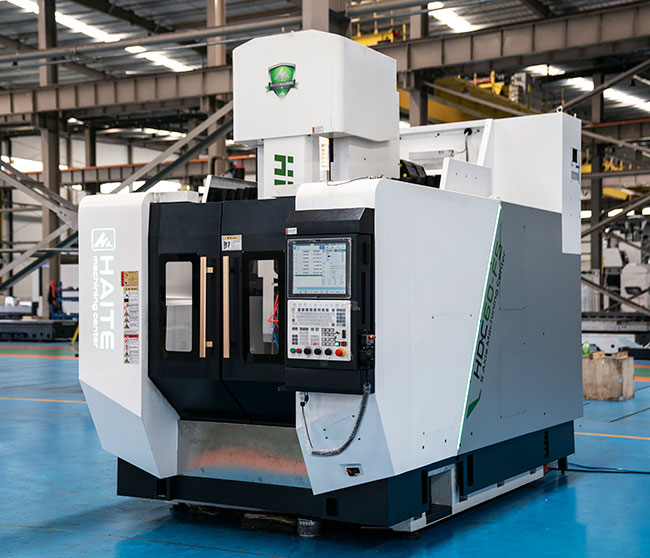

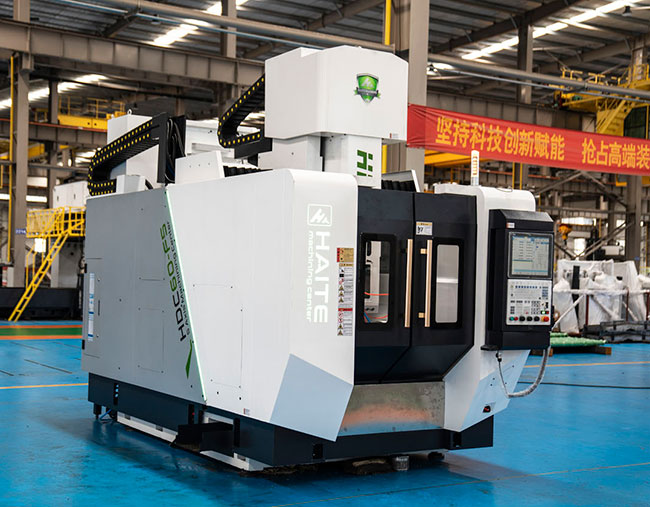

VMC1000五轴加工中心
五轴加工中心有x,y,z,a,c五个轴,xyz和ac轴形成五轴联动加工,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。五轴联动加工中心有高效率、高精度的特点,工件一次装夹就可完成复杂的加工。能够适应像汽车零部件、飞机结构件等现代模具的加工。
目前,五轴联动数控加工中心系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的唯一手段。
VMC1000五轴加工中心主要配置:
1. 控制系统:台湾新代五轴联动控制系统
2. 主轴电机:伺服主轴电机。
3. XYZ三轴伺服电机:日本安川
4. XYZ三轴驱动器:日本安川(Z轴含抱闸)
AB轴:台湾
5. 主轴:台湾健椿/罗翌/普森 8000rpm主轴。
6. 丝杆:特殊定制 台湾精密级滚珠丝杆,C3级。
7. 国鼎增压缸。
8. 台湾圣杰圆盘刀库
9. 日本NSK/德国FAG轴承,P4级。
10. 电柜热交换恒温系统。
11. 手持式电子手脉
12. 联轴器
13. 海特光机(工作台5条T型槽)
14. 自动润滑及润滑报警装置。
选配系统部件
日本FAUNC系统、德国 西门子
可根据客户要求专业设计开发数控设备及加工中心
产品的配置不同价格也不同,请买前咨询对刀库的要求是否要求高速直连主轴,
主轴中心出水,排屑器,主轴油冷机等!
VMC1000五轴加工中心技术参数
机型 |
规格 |
VMC-1000 |
X坐标行程 |
mm |
1000 |
Y坐标行程 |
mm |
550 |
Z坐标行程 |
mm |
550 |
工作台规格 (长) |
mm |
1060 |
工作台规格 (宽) |
mm |
500 |
工作台*大载重 |
kg |
800 |
主轴中心至立柱导轨面 |
mm |
625 |
主轴端面至工作台平面 |
mm |
120-620 |
X、Y、Z切削进给量 |
mm/min |
1-6000 |
X、Y、Z快速移动速度 |
m/min |
24/24/22 |
主轴转速范围 |
r/min |
50-8000 |
主轴锥孔 |
|
BT40 |
工作台T型槽/槽宽/槽距 |
mm |
5/18/100 |
定位精度 |
mm |
300±0.005 |
重复定位精度 |
mm |
300±0.003 |
机床轮廓 长/宽 |
m |
3.0/2.2/2.5 |
机床重量 |
kg |
7000 |
五轴技术参数
型号 |
CNCT-250 |
盘面直径 (mm) |
250 |
垂直中心高(mm) |
225 |
垂直全高(mm) |
365 |
*小分割单位 |
0.001° |
标准可倾斜角度 |
-20°-- 110° |
旋转轴分割精度 |
15″ |
旋转轴重复精度 |
4″ |
倾斜轴分割精度 |
60″ |
每分钟*大转速 旋转轴 rpm |
16.7 |
每分钟*大转速 旋转轴 rpm |
8.3 |
重量(kg) |
270 kg |
A轴电机功率 |
1.3KW |
B轴电机功率 |
1.3KW |
