数控加工中心厂家整理:对刀方法大全

时间:2015-07-01 10:00来源:山东海特数控机床
  对刀是数控加工中心最重要的操作内容,其准确程度将直接影响零件的加工精度,对刀操作分为X、Y向对刀和Z向对刀,对刀方法一定要同零件加工精度要求相适应。对刀的目的是通过刀具或对刀工具确定工件坐标系原点(程序原点)在数控加工中心坐标系中的位置,并将对刀数据输入到相应的存储位置或通过G92指令设定。山东海特数控加工中心厂家根据使用的对刀工具的不同,总结了常用的对刀方法分为以下几种:(1)试切对刀法;(2)塞尺、标准芯棒和块规对刀法;(3)采用寻边器、偏心棒和Z轴设定器等工具对刀法;(4)顶尖对刀法;(5)百分表(或千分表)对刀法;(6)专用对刀器对刀法。另外根据选择对刀点位置和数据计算方法的不同,又可分为单边对刀、双边对刀、转移(间接)对刀法和“分中对零”对刀法(要求机床必须有相对坐标及清零功能)等。

  1、试切对刀法

  这种方法简单方便,但会在工件表面留下切削痕迹,且对刀精度较低。
数控加工中心试切对刀法

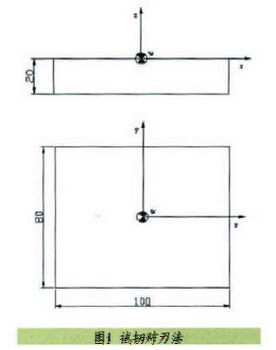

  如图1所示,以对刀点(此处与工件坐标系原点重合)在工件表面中心位置为例(采用双边对刀方式)。

  (1)X、Y向对刀

  ◎将工件通过夹具装在工作台上,装夹时,工件的四个侧面都应留出对刀的位置。

  ◎起动主轴中速旋转,快速移动工作台和主轴,让刀具快速移动到靠近工件左侧有一定安全距离的位置,然后降低速度移动至接近工件左侧。

  ◎靠近工件时改用微调操作(一般用0.01mm来靠近),让刀具慢慢接近工件左侧,使刀具恰好接触到工件左侧表面(观察,听切削声音、看切痕、看切屑,只要出现其中一种情况即表示刀具接触到工件),再回退0.01mm。记下此时机床坐标系中显示的X坐标值,如-240.500等。

  ◎沿Z正方向退刀,至工件表面以上,用同样方法接近工件右侧,记下此时机床坐标系中显示的X坐标值,如-340.500等。

  ◎据此可得工件坐标系原点在机床坐标系中X坐标值为{-240.500+(-340.500)}/2=-290.500。

  ◎同理可测得工件坐标系原点W 在机床坐标系中的Y坐标值。

  (2)Z向对刀

  ◎将刀具快速移至工件上方。◎起动主轴中速旋转,快速移动工作台和主轴,让刀具快速移动到靠近工件上表面有一定安全距离的位置,然后降低速度移动让刀具端面接近工件上表面。

  ◎靠近工件时改用微调操作(一般用0.01mm来靠近),让刀具端面慢慢接近工件表面(注意刀具特别是立铣刀时最好在工件边缘下刀,刀的端面接触工件表面的面积小于半圆,尽量不要使立铣刀的中心孔在工件表面下刀),使刀具端面恰好碰到工件上表面,再将Z轴再抬高0.01mm,记下此时机床坐标系中的Z值,如-140.400等,则工件坐标系原点W在机床坐标系中的Z坐标值为-140.400。

  (3)数据存储

  将测得的X、Y、Z值输入到机床

  工件坐标系存储地址G5*中(一般使用G54~G59代码存储对刀参数)。

  (4)起动生效

  进入面板输入模式(MDI),输入“G5*”,按起动键(在“自动”模式下),运行G5*使其生效。

  (5)检验

  检验对刀是否正确,这一步是非常关键的。

  2、塞尺、标准芯棒、块规对刀法此法与试切对刀法相似,只是对刀时主轴不转动,在刀具和工件之间加入塞尺(或标准芯棒、块规),以塞尺恰好不能自由抽动为准,注意计算坐标时这样应将塞尺的厚度减去。

  因为主轴不需要转动切削,这种方法不会在工件表面留下痕迹,但对刀精度也不够高。

  3、采用寻边器、偏心棒和Z轴设定器等工具对刀法

  操作步骤与采用试切对刀法相似,只是将刀具换成寻边器或偏心棒。

  这是最常用的方法,效率高,能保证对刀精度。使用寻边器时必须小心,让其钢球部位与工件轻微接触,同时被加工工件必须是良导体,定位基准面有较好的表面粗糙度。Z轴设定器一般用于转移(间接)对刀法。

  加工一个工件常常需要用到不止一把刀。第二把刀的长度与第一把刀的装刀长度不同,需要重新对零,但有时零点被加工掉,无法直接找回零点,或不容许破坏已加工好的表面,还有某些刀具或场合不好直接对刀。这时候可采用间接找零的方法。

  (1)对第一把刀

  ◎对第一把刀的Z时仍然先用试切法、塞尺法等。记下此时工件原点的机床坐标Z1。第一把刀加工完后,停转主轴。

  ◎把对刀器放在机床工作台平整台面上(如虎钳大表面)。

  ◎在手轮模式下,利用手摇移动工作台至适合位置,向下移动主轴,用刀的底端压对刀器的顶部,表盘指针转动,最好在一圈以内,记下此时Z轴设定器的示数A并将相对坐标Z轴清零。

  ◎抬高主轴,取下第一把刀。

       (2)对第二把刀

        ◎装上第二把刀。

  ◎在手轮模式下,向下移动主轴,用刀的底端压对刀器的顶部,表盘指针转动,指针指向与第一把刀相同的示数A位置。

  ◎记录此时Z轴相对坐标对应的数值Z0(带正负号)。

  ◎抬高主轴,移走对刀器。◎将原来第一把刀的G5*里的Z1坐标数据加上Z0(带正负号),得到一个新的Z坐标。

  ◎这个新的Z坐标就是我们要找的第二把刀对应的工件原点的机床实际坐标,将它输入到第二把刀的G5*工作坐标中,这样,就设定好了第二把刀的零点。

  其余刀与第二把刀的对刀方法相同。

  注:如果几把刀使用同一G5*,则步骤改为把Z0存进二号刀的长度参数里,使用第二把刀加工时调用刀长补正G43H02即可。

  4、顶尖对刀法


(1) X、Y向对刀

  ◎将工件通过夹具装在机床工作台上,换上顶尖。

  ◎快速移动工作台和主轴,让顶尖移动到近工件的上方,寻找工件画线的中心点,降低速度移动让顶尖接近它。

  ◎改用微调操作,让顶尖慢慢接近工件画线的中心点,直到顶尖尖点对准工件画线的中心点,记下此时机床坐标系中的X、Y坐标值。

  (2) Z向对刀

  卸下顶尖,装上铣刀,用其他对刀方法如试切法、塞尺法等得到Z轴坐标值。

  5、百分表(或千分表)对刀法该方法一般用于圆形工件的对刀。

        (1)X、Y向对刀

  如图2所示,将百分表的安装杆装在刀柄上,或将百分表的磁性座吸在主轴套筒上,移动工作台使主轴中心线(即刀具中心)大约移到工件中心,调节磁性座上伸缩杆的长度和角度,使百分表的触头接触工件的圆周面,(指针转动约0.1mm)用手慢慢转动主轴,使百分表的触头沿着工件的圆周面转动,观察百分表指针的便移情况,慢慢移动工作台的X轴和Y轴,多次反复后,待转动主轴时百分表的指针基本在同一位置(表头转动一周时,其指针的跳动量在允许的对刀误差内,如0.02mm),这时可认为主轴的中心就是X轴和Y轴的原点。

  (2)Z向对刀

  卸下百分表装上铣刀,用其他对刀方法如试切法、塞尺法等得到Z轴坐标值。

  6、专用对刀器对刀法

  传统对刀方法有安全性差(如塞尺对刀,硬碰硬刀尖易撞坏)、占用机时多(如试切需反复切量几次)及人为带来的随机性误差大等缺点,已经适应不了数控加工的节奏,非常不利于发挥数控机床的功能。

  用专用对刀器对刀有对刀精度高、效率高、安全性好等优点,把繁琐的靠经验保证的对刀工作简单化了,保证了数控机床的高效高精度特点的发挥,已成为数控加工机上解决刀具对刀不可或缺的一种专用工具。由于加工任务不同,专用对刀器也千差万别,在这里就不再展开了,读者可在具体的工作中根据不同的需要设计不同的对刀器,来满足各自的加工需求。
