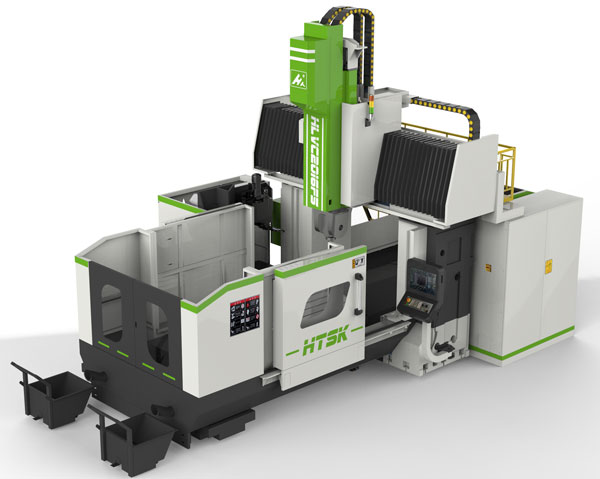

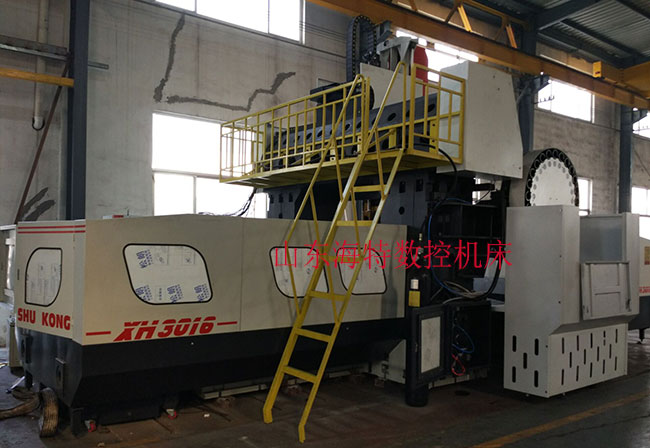

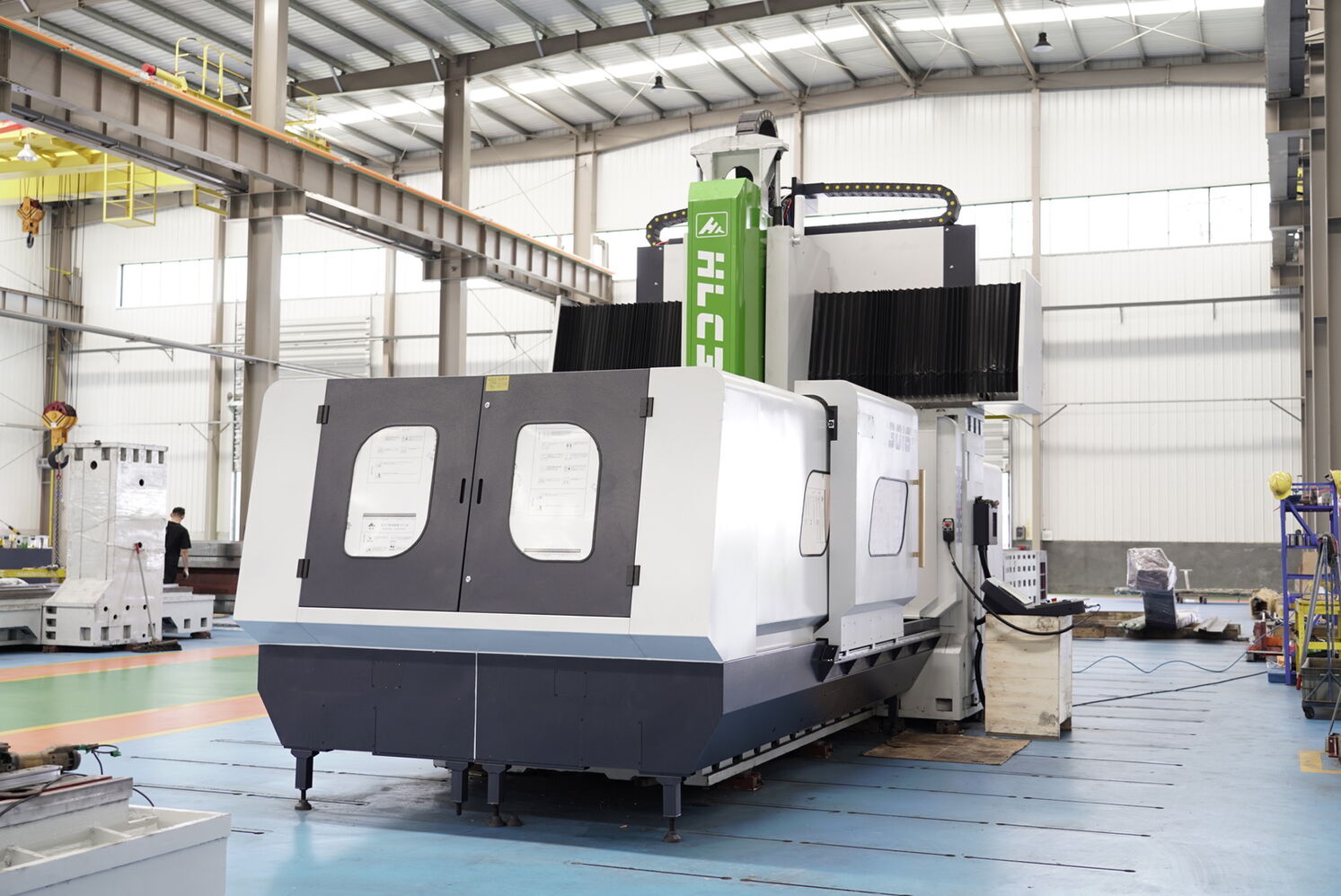

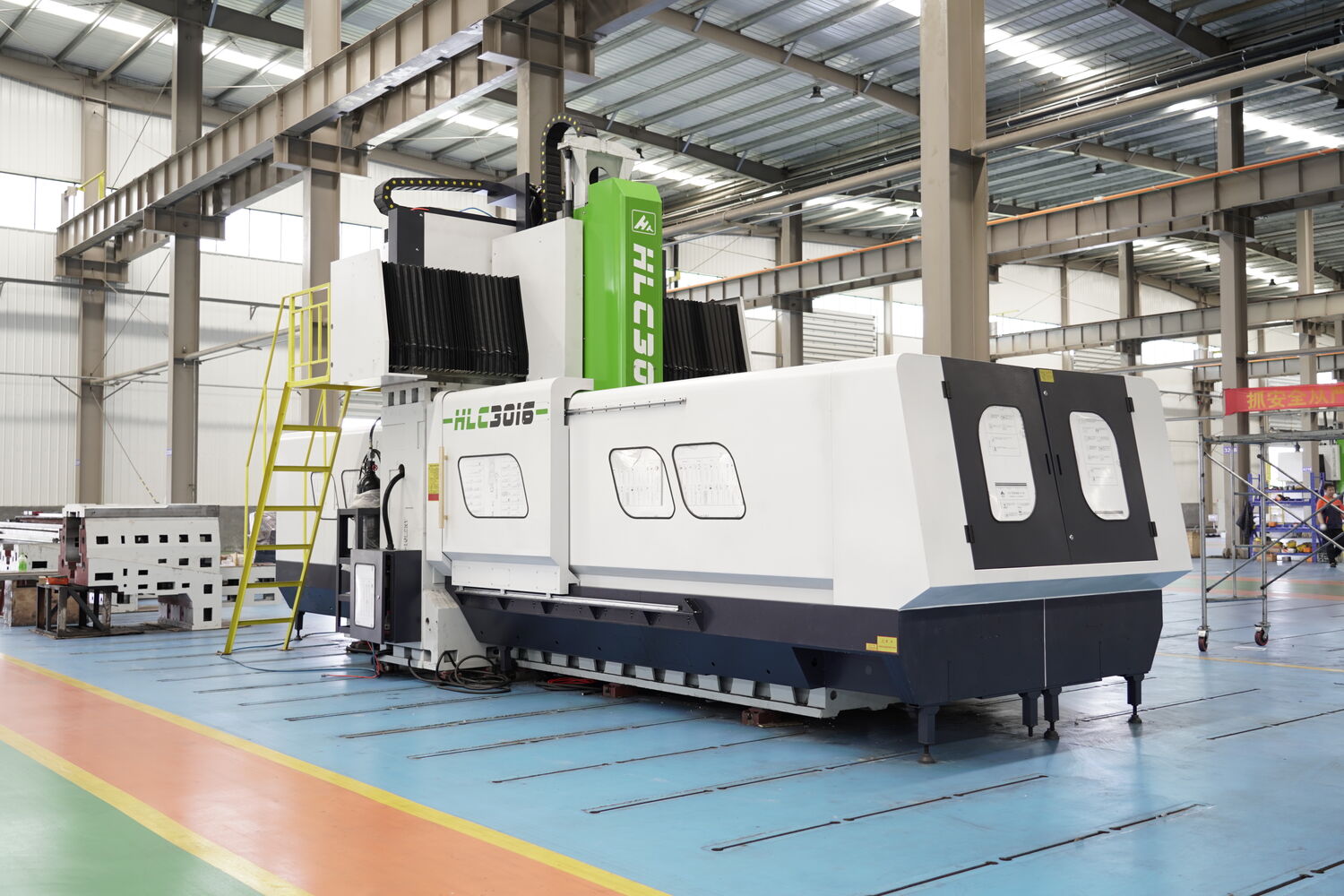

XHS3016龙门加工中心机

XHS3016龙门加工中心机
XHS3016龙门加工中心机主要结构

该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成
1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性更好。
横梁采用梯形式设计,刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨,Z轴为硬轨,固定面采用超高频淬火工艺处理经过精密磨削;滑动面采用高强度耐磨材塑带镶贴处理。

XHS3016龙门加工中心机标准配置

台湾新代系统  台湾丝杠
日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科系统
可根据客户要求专业设计开发数控设备及加工中心

XHS3016龙门加工中心机参数:

XHS3016 规 格
X、Y、Z坐标行程 3000 mm*1600mm*900mm
两立柱之间最大宽度 1600 mm
主轴端面至工作台上平面距离 150~1050mm
X、Y、Z切削进给量 0~5000 mm/min
工作台规格(长×宽) 3200 mm*1200mm
工作台最大载重 8000kg
工作台T型槽(槽数×槽宽×槽距)台面淬火 7mm*22mm*170mm
X、Y快速进给速度 12m/min、12m/min
Z快速进给速度 10m/min
主轴转速范围 50-6000 r/min
主轴锥孔 BT50-150
圆盘式/链式刀库(数控铣不含刀库) BT50-24T/32T
最大刀具直径 空刀Φ250 满刀Φ125
最大刀具长度 400mm
最大刀具重量 16kg
刀库形式 圆盘式/链式
主轴电机 βil30/6000kW
X、Y、Z伺服电机 βilS30/2000kW
重复定位精度 500mm/+ 0.005mm
定位精度 500mm/+0.0075mm
数控系统 FANUC/西门子/三菱/新代
使用源气压力 0.8 MPa
电器容量 36kW
机床轮廓尺寸(L×W×H) 8500 mm*4500 mm*4800mm
机床重量 35000 kg
