数控龙门加工中心

数控龙门加工中心主要结构：

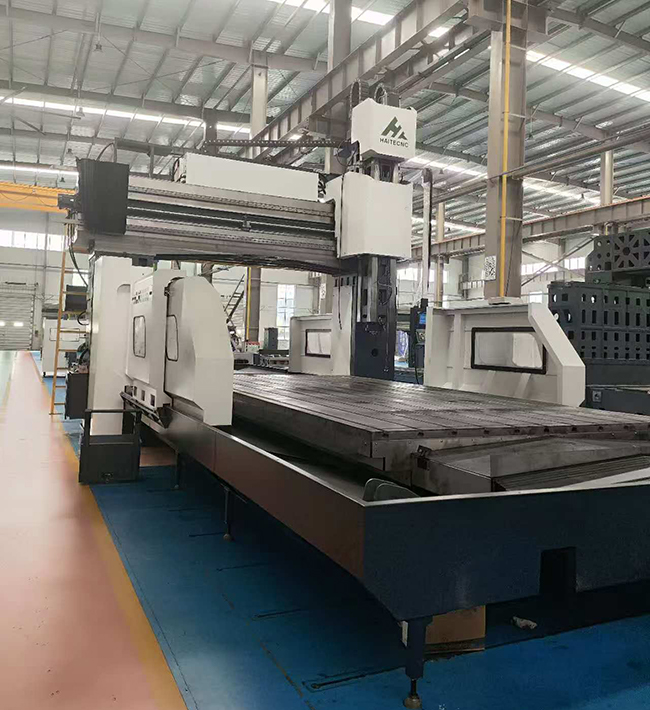

1、机床龙门框架
   该机床总体结构由床身、双立柱、固定横梁组成封闭的刚性框架结构，工作台沿床身导轨作纵向运动（X轴），固定横梁上配置一台立式大功率多功能滑枕铣（镗）头，铣镗头溜板横向沿横梁导轨左右运动（Y轴）及滑枕镗铣头上下运动（Z轴）。

2、机床的基础件
   机床的主要基础件床身、工作台、立柱横梁、横向溜板、铣头滑枕等，均采用高强度铸铁，树脂砂造型，具有良好的减震性、热稳定性、整机结构强度与刚性高。

3、滑枕铣头
立式滑枕铣头采用滚珠丝杆直接传动式设计机构，采用交流伺服电机驱动，滑枕镗铣头带有自动拉松刀装置，气液压复合松开、碟簧拉紧。

4、Z轴运动氮气平衡
Z轴上下运动采用氮气平衡气缸平衡其运动的不平衡力，以减少滚珠丝杠的空载扭矩，减少滚珠丝杠的磨损，保持滚珠丝杠的精度稳定性。以上的动作是由独立的气压系统控制实现的。
机床床身两侧配置螺旋式排屑器，可以将加工后的部分铁屑通过排屑器集中输送到机床床身前端的排屑车上，水箱有高扬程冷却液泵，高扬程水泵将净化的切削液输送到主轴端部，主轴端部具有三个冷却环喷喷嘴，冷却喷嘴将切削液喷射到刀具上，以冷却刀具。切屑经提升机集中回收到铁屑回收车中。

5、机床导轨形式
X轴采用两条重载型（滚柱）直线道轨结构，床身为整体铸造结构，结构刚性好。
Y轴采用两条重载型（滚柱）直线道轨结构，导购成90°形式，这提高了Y轴导轨的精度及刚性。
Z轴采用矩型滑枕结构,与横向溜板结合的导轨帖四氟乙烯导轨耐磨带。
各运动副运行平稳、准确，耐磨损、寿命长久。

6、X、Y、Z轴运动形式
X、Y、Z轴均采用高精度预载滚珠丝杠。
X、Y轴通过大功率交流伺服电机直接连接，无间隙传动。
Z轴通过交流伺服加抱闸电机直接连接，无间隙传动。

7、机床导轨的润滑：
各轴导轨润滑采用中央集成式自定时定量润滑系统，该系统为自动润滑，有失压及缺油安全保护及报警。

8、防护形式
机床的X轴导轨采用不锈钢伸缩式防护罩进行防护。
机床的Y轴导轨采用伸缩式风琴防护罩进行防护。

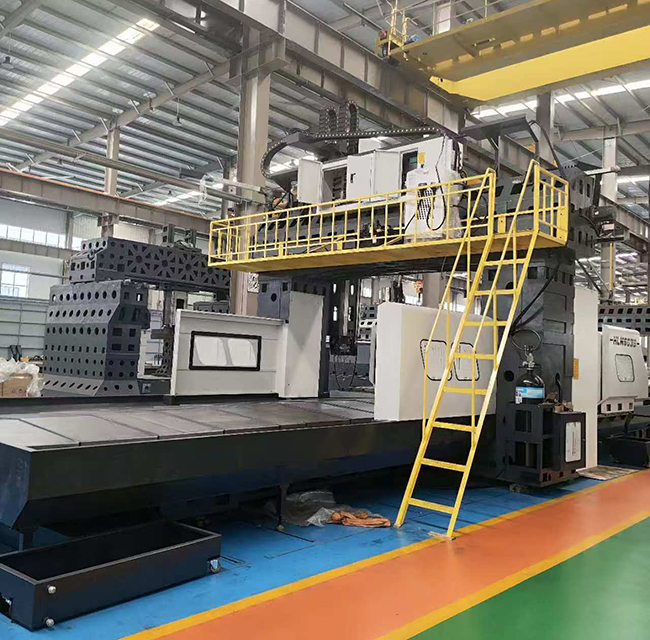

龙门框架上设置检修用的行梯和防护栏杆。
X、Y、Z轴采用拖链防护装置。

9、机床主传动、进给传动配置
机床主传动（滑枕铣镗头）采用交流主轴电机驱动
X、Y、Z轴采用交流伺服电机驱动，X、Y、Z轴采用具有绝对值编码器的交流伺服电机
Z轴具有抱闸制动保护装置，断电时自动夹紧，可防止滑枕镗铣头出现“下滑”“溜车”现象。


数控龙门加工中心标准配置
日本发那科系统台湾丝杠 日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
台湾新代系统 北京凯恩帝系统 西门子828D 840D
可根据客户要求专业设计开发数控设备及加工中心
