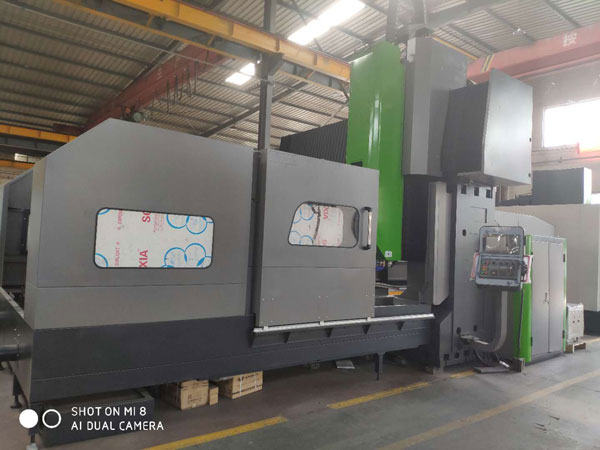

XHS3024龙门加工中心

XHS3024龙门加工中心

XHS3024龙门加工中心用途:

1、XHS3024龙门加工中心属于立式定梁数控龙门加工中心,是集机、电、液等先进技术于一体的机械加工设备,主要用于平面、曲面和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工,该机床可实现立式铣头横向(Y轴)、垂直运动(Z轴)与工作台纵向运动(X轴)的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。
2、 该机床是山东海特数控机床有限公司生产的完整全新设备,具有高刚性的结构设计、可靠的精度稳定性及保持性、完整的配套,部件设计采用模块化,标准化程度高,具有良好的互换性,稳定的质量,机床设计先进、性能可靠、操作简便、维修方便。同时该机床是我公司引进并消化吸收欧洲先进的设计与工艺技术,整机具有高刚性的框架结构设计,因此不仅具有强力切削的能力,同时又能满足高精密零件的加工。

XHS3024龙门加工中心标准配置

日本发那科系统 台湾丝杠 日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
台湾新代系统 北京凯恩帝系统 西门子828D 840D
可根据客户要求专业设计开发数控设备及加工中心

XHS3024龙门加工中心主要技术参数:

HLC3024/HLM3024 规 格
X、Y、Z坐标行程 3200 mm*2400mm*1000mm
两立柱之间最大宽度 2400 mm
主轴端面至工作台上平面距离 150~1150mm
X、Y、Z切削进给量 0~5000 mm/min
工作台规格(长×宽) 3200 mm*2000mm
工作台最大载重 10000kg
工作台T型槽(槽数×槽宽×槽距)台面淬火 9mm*22mm*200mm
X、Y快速进给速度 12m/min、12m/min
Z快速进给速度 10m/min
主轴转速范围 50-6000 r/min
主轴锥孔 BT50-150
圆盘式/链式刀库(数控铣不含刀库) BT50-24T
最大刀具直径 空刀Φ250 满刀Φ125
最大刀具长度 400mm
最大刀具重量 16kg
刀库形式 圆盘式/链式
主轴电机 18.5/22KW
X、Y、Z伺服电机 36N.M
重复定位精度 500mm/+ 0.005mm
定位精度 500mm/+0.0075mm
数控系统 台湾新代/日本发那科
使用源气压力 0.8 MPa
电器容量 36kW
机床轮廓尺寸(L×W×H) 9000 mm*5600 mm*5200mm
机床重量 45000 kg
