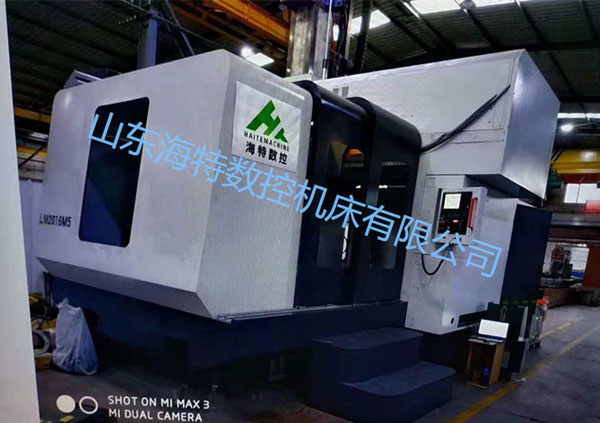

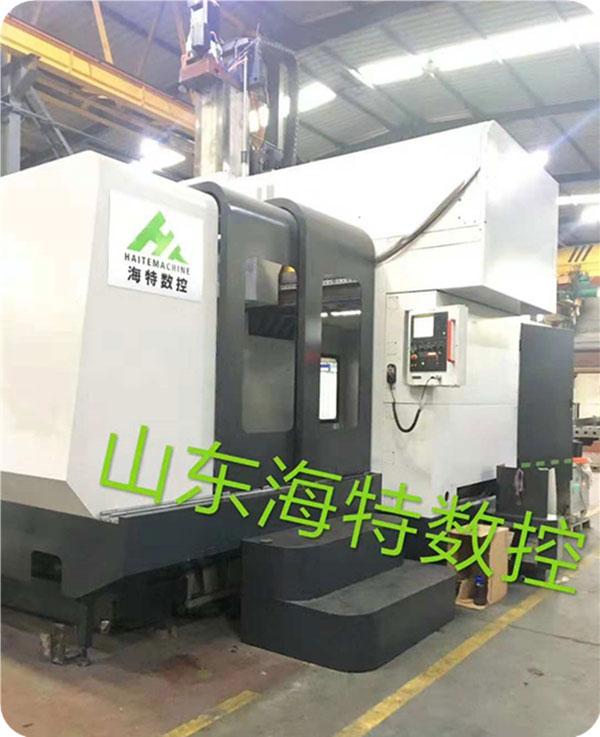

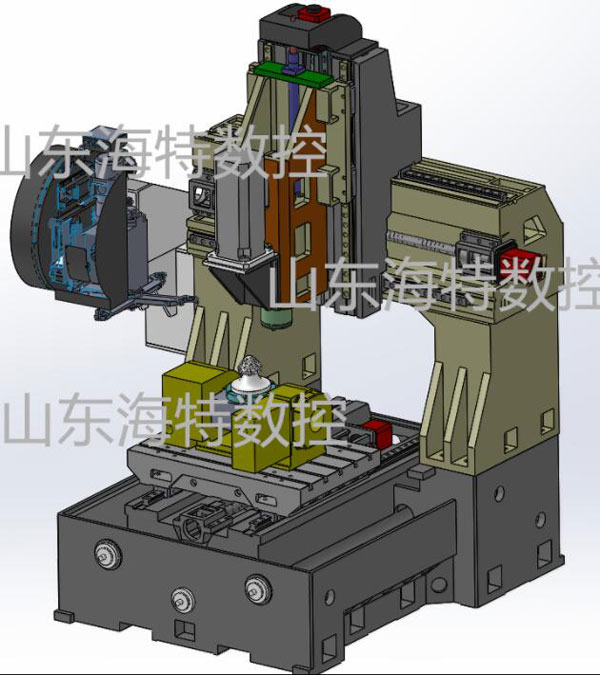

数控龙门五面体加工中心
什么是龙门五面体加工中心?
五面体加工中心是一种比较特殊的加工中心,它兼有龙门加工中心和卧式加工中心的性能,这种加工中心运用的是复合式铣头,也就是说五面体加工中心的铣头是能够拆卸的,通过铣头能够旋转角度能加工除与工作台接触的面以外的面。五面体加工中心则是类似于三轴加工中心,只是它可以同时做五个面,但是它无法做异型加工,打斜孔,切割斜面等。
龙门五面体加工中心参数
项目名称 | 单位 | HLC3020/HLM3020 | HLC3024/HLM3024 | HLC4020/HLM4020 |
X Y Z轴行程 | mm | 3000*2200*1000 | 3000*2600*1000 | 4000*2200*1000 |
两立柱之间最大宽度 | mm | 2000 | 2400 | 2000 |
主轴端面到工件台距离 | mm | 150-1150 | 150-1150 | 150-1150 |
Z轴切削速度 | mm/min | 0-5000 | 0-5000 | 0-5000 |
工件台规格(长×宽) | mm | 3200×1600 | 3200×2000 | 4200×1600 |
最大载重 | kg | 10000 | 10000 | 12000 |
T型槽(槽数×槽宽×槽距) | mm | 7×22×200 | 9×22×200 | 11×22×200 |
快速位移X/Y/Z | m/min | 16/16/12 | 16/16/12 | 16/16/12 |
主轴转速范围 | r/min | 50-6000 | 50-6000 | 50-6000 |
主轴锥孔 | type | BT50-150 | BT50-150 | BT50-150 |
圆盘式/链式刀库(数控铣不含刀库) | BT50-24T/32T | BT50-24T/32T | BT50-24T/32T | |
主轴伺服电机 | kw | 15/18.5 | 15/18.5 | 15/18.5 |
X、Y、Z轴伺服电机 | KW | bis40/3000 | bis40/3000 | bis40/3000 |
操作系统 | FANUC/西门子/三菱/新代 | |||
定位精度 | mm | 500/±0.02 | 500/±0.02 | 500/±0.02 |
重复定位精度 | mm | 500/±0.008 | 500/±0.008 | 500/±0.008 |
气源压力 | MPa | 0.8 | 0.8 | 0.8 |
电器容量 | kW | 36 | 36 | 36 |
机床轮廓尺寸(LxWxH) | mm | 11000*5500*5900 | 11000*5800*6000 | 13500*5500*5900 |
机床重量 | T | 35 | 38 | 46 |

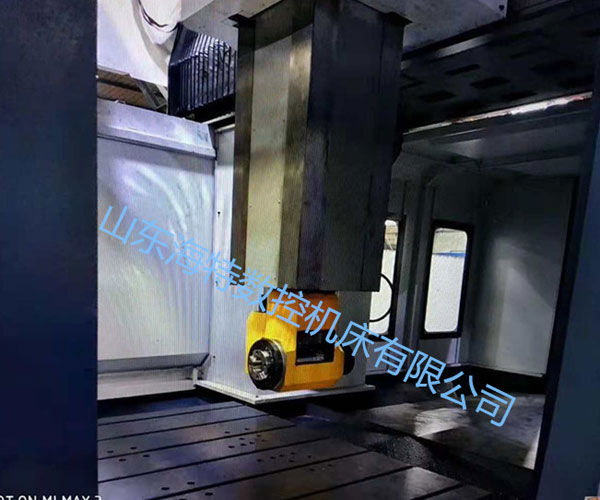

A/C立卧轴参数
名称 | 参数 |
MVH50A(重载型)A/C立卧铣头 | |
可配最大功率 | 37KW |
最大扭矩 | 2000NM |
A/C轴刀柄锥度 | BT50 |
立式最高转速 | 4000rpm |
卧式最高转速 | 2000rpm |
拉刀方式 | 自动 |
拉刀拉力 | 1500kgf |
传动比 | 1:1 |
分割精度 | 5° |
定位精度 | ±2″ |
加紧方式 | 油压 |
传动方式 | 直联/皮带 |
重量 | 450kg |
五面体加工中心与五轴加工中心区别在哪?
五轴加工中心实质是一台加工中心在XYZ轴上选定两条轴配上两个旋转轴,如在X、Y两个轴上配上A、B两条旋转轴,Z轴也能够配一条C轴,详细怎样抉择须要看客户的详细请求。五轴加工中心就是有五个轴的加工中心,三条主轴两条旋转轴。五轴加工中心有x,y,z,a,c五个轴,xyz和ac轴形成五轴联动加工,擅长空间曲面加工,异型加工,镂空加工,打孔,斜孔,斜切等。
五轴加工中心和五面体加工中心除了构造不一样之外,最重要的差别就是加工规模,五轴加工中心不只运用于航空、航天、军事、精细器械、高精医疗装备等行业,还普遍运用于民用行业,例如木模制作、卫浴修边、汽车内饰件加工、泡沫模具加工、欧式作风家居、实木椅子等。五轴加工中心是一种高科技的机械加工装备,它让不能够变成了能够,所有的空间曲面、异型加工都能够完成。
而五面体加工中心能加工的工件对比繁多,大多数时分只能加工箱体类零件,然而其具备卧式加工中心的性能,这是五轴加工中心所不具备的。
