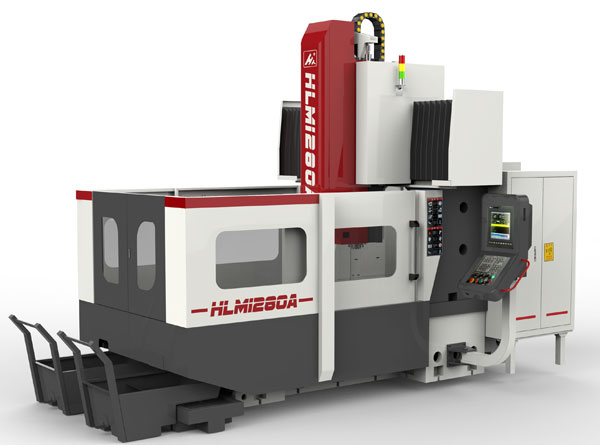

HLC1390小型龙门加工中心
小型龙门加工中心是山东海特数控机床有限公司生产的完整全新设备,具有高刚性的结构设计、可靠的精度稳定性及保持性、完整的配套,部件设计采用模块化,标准化程度高,具有良好的互换性,稳定的质量,机床设计先进、性能可靠、操作简便、维修方便。同时该机床是我公司引进并消化吸收欧洲先进的设计与工艺技术,整机具有高刚性的框架结构设计,因此不仅具有强力切削的能力,同时又能满足高精密零件的加工。

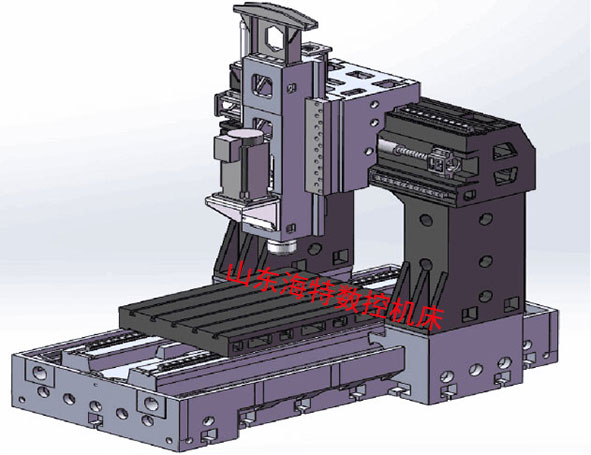

HLC1390小型龙门加工中心主要结构:
1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。2.龙门式跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性*好。
横梁采用梯形式设计,刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨,Z轴为硬轨,固定面采用超高频淬火工艺处理经过精密磨削;滑动面采用高强度耐磨材塑带镶贴处理。
HLC1390小型龙门加工中心配置
台湾新代系统 台湾丝杠日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科系统
可根据客户要求专业设计开发数控设备及加工中心
HLC1390小型龙门加工中心技术参数:
1390 | 规 格 |
X坐标行程 | 1300mm |
Y坐标行程 | 900mm |
Z坐标行程 | 700mm |
工作台规格(长×宽) | 1400*800mm |
两立柱之间*大宽度 | 1000mm |
工作台*大载重 | 1500 kg |
主轴端面到工作台距离 | 120mm-820mm |
X/Y滚柱线轨 | 55mm |
Z硬轨 | 淬火贴塑 |
X、Y、Z切削速度 | 0~5000 mm/min |
X、Y、Z快速进给速度 | 15/15/10 m/min |
主轴转速范围 | 50~8000 r/min |
主轴锥孔 | BT40/50 |
主轴伺服电机 | 11/15KW |
工作台T型槽(槽数×槽宽×槽距) | 5×22×160mm |
定位精度 | 500mm/+0.005mm |
重复定位精度 | 500mm/+0.003mm |
Z向配重 | 氮气平衡系统 |
气源压力 | 0.5-0.8 MPa |
机床轮廓尺寸 约 (L×W×H) | 4000mm*2800mm*3200mm |
机床重量(约) | 11800 KG |
