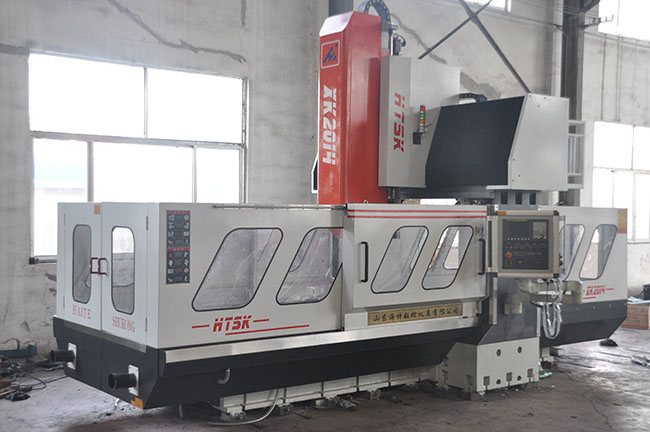

XHS1610小型龙门加工中心

XHS1610小型龙门加工中心厂家

XHS1610小型龙门加工中心主要结构:

该机床为单立柱固定工作台移动结构,主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。

1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

2.龙门式跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性更好。横梁采用梯形式设计,刚性强结构好适合强力切削 。

3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。

4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨,Z轴为硬轨,固定面采用超高频淬火工艺处理经过精密磨削;滑动面采用高强度耐磨材塑带镶贴处理。

XHS1610小型龙门加工中心配置:

台湾新代系统  台湾丝杠

日本NSK轴承 台湾增压缸 台湾锁紧螺母等

选配系统部件

日本发那科系统

可根据客户要求专业设计开发数控设备及加工中心



XHS1610小型龙门加工中心主要技术参数:

TRAVELS行程

X-axis travel X轴行程

mm

1600

Y-axis travel Y轴行程

mm

1200

Z-axis travel Z轴行程

mm

800

TABLE工作台

Length长度

mm

1800

Width宽度

mm

800

Max Weight Table工作台最大载重

kg

2000

T-SLOT T型槽

T-SLOT Width槽宽

mm

22

Number of T-Slots槽数



5

Center Distance槽距

mm

170

ACCURACY精度

Positioning定位精度

mm

300/±0.005

Repeatability重复定位精度

mm

300/±0.003

SPINDLE主轴

Taper Size锥度标准



BT50

Speed最高转速

rpm

50-4000

Drive System主轴传动系统



大扭力齿形带

可配齿轮减速器

Spindle Motor Power (cont./30min)主轴功率

kw

18.5

AXES轴

Ballscrew dia XYZ丝杆直径XYZ

mm



Rapid feed rate快速移动

m/min

12/12/10

Drive System-X/Y/Z 3轴驱动系统



同轴直接驱动

GENERAL其他

主轴中心至Z轴导轨距离

mm

165

主轴端面至工作台面距离

mm

150-950

龙门最大宽度

mm

1200

机床尺寸(长X宽X高)

mm

5200x2300x3600

Machine Weight机床净重

kg

15000
