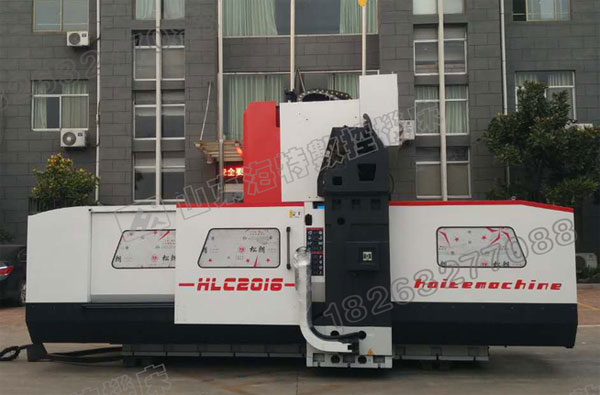

XK2016数控龙门铣床

XK2016数控龙门铣床
XK2016数控龙门铣床是指可以有效加工2000*1600的工件,适用于制造加工大中型机械零件的复杂模具。一次装夹可以满足粗加工、半精加工和精加工的要求,可以完成铣削、钻孔、攻丝、镗孔和扭转等各种工序。机体采用三维变径结构设计和有限元分析,保证了机体的稳定性和可靠性,防止了机体变形,从而延长了机床的使用寿命。

XK2016数控龙门铣床结构:

X/Y轴采用重型滚柱线性导轨,精度高
Z轴采用超宽型方型导轨,抗震能力强
Z轴采用液压和氮气双配重,确保上下高速移动时的稳定性
配备双螺旋及链式排屑器,自动清理废渣
多种门宽可选择可满足多种加工需求

XK2016数控龙门铣床配置

台湾新代系统 台湾丝杠
日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科系统三菱系统 西门子
可根据客户要求专业设计开发数控设备及加工中心

XK2016数控龙门铣床参数:

XK2016 规 格
X、Y、Z坐标行程 2000 mm*1600mm*800mm
两立柱之间宽度 1600 mm
主轴端面至工作台上平面距离 150~950mm
X、Y、Z切削进给量 0~5000 mm/min
工作台规格(长×宽) 2300 mm*1200mm
工作台载重 5000kg
工作台T型槽(槽数×槽宽×槽距)台面淬火 7mm*22mm*170mm
X、Y快速进给速度 16m/min、16m/min
Z快速进给速度 10m/min
主轴转速范围 50-6000 r/min
主轴锥孔 BT50-150
圆盘式/链式刀库(数控铣不含刀库) BT50-24T/32T
*大刀具直径 空刀Φ250 满刀Φ125
*大刀具长度 400mm
*大刀具重量 16kg
刀库形式 圆盘式/链式
主轴电机 15kW
X、Y、Z伺服电机 3.0/4.0kW
重复定位精度 500mm/+ 0.005mm
定位精度 500mm/+0.0075mm
数控系统 FANUC/西门子/三菱/新代
使用源气压力 0.8 MPa
电器容量 30kW
机床轮廓尺寸(L×W×H) 7200 mm*4200 mm*4600mm
机床重量 20000kg
