VMC850四轴加工中心
山东海特vmc850四轴加工中心采用台湾知名品牌的高刚性、高速主轴单元，确保了vmc850四轴加工中心主轴的可靠性高、寿命长、噪音小、震动小、精度高的优点。海特机床vmc850四轴加工中心全部采用优质树脂砂耐磨铸件，强韧筋骨，超大立柱，宽低座，蜂巢式结构。经退火处理，清除应力长久不变形。三轴采用钢性极强的矩形导轨，可承受重切削，工作台精密研磨，淬火处理，大大增强了表面硬度。

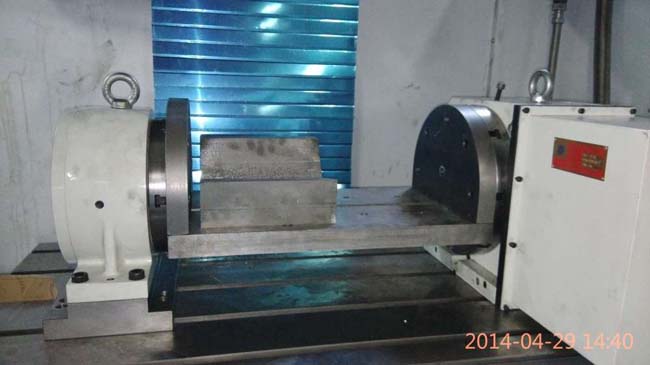

VMC850四轴加工中心配手动尾座加工刀柄图
按工作台的数量和功能分：有单工作台加工中心、双工作台加工中心，和多工作台加工中心。
按加工精度分：有普通加工中心和高精度加工中心。普通加工中心，分辨率为1μm，*大进给速度15～25m／min，定位精度lOμm左右。高精度加工中心、分辨率为0.1μm，*大进给速度为15～100m／min，定位精度为2μm左右。介于2～lOμm之间的，以±5μm较多，可称精密级。

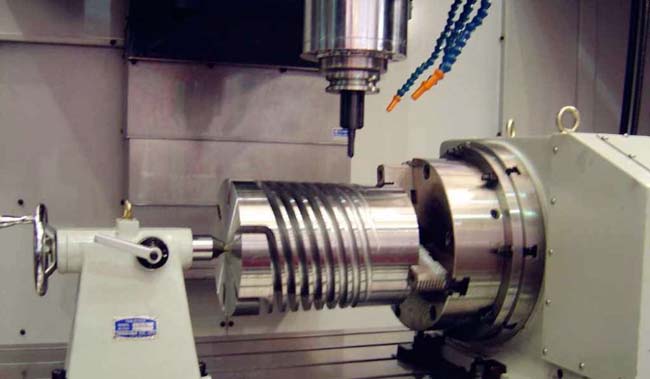

这款是在850加工中心的基础上增加的第四轴，实现圆柱上铣螺旋线，螺距等分的工件加工需求。
VMC850四轴加工中心详细参数（此参数仅做参考，以实物为准，可根据客户要求订做）
| 机型 | VMC850E | VMC850L |
| X坐标行程 (mm) | 800 | 900 |
| Y坐标行程 (mm) | 500 | 500 |
| Z坐标行程 (mm) | 500 | 500 |
| 工作台规格（长×宽） (mm) | 1000×500 | 1060×500 |
| 工作台*大载重(kg) | 500 | 600 |
| 主轴中心线到立柱正面导轨距离(mm) | 575 | 575 |
| 主轴端面至工作台上平面距离(mm) | 120～620 | 120～620 |
| X、Y、Z切削进给量(mm/min) | 1-4000 | 1-4000 |
| X、Y、Z快速进给速度(m/min) | 16 | 16 |
| 主轴转速范围 (r/min) | 50～8000 | 50～8000 |
| 主轴锥孔 | BT40/BT50 | BT40/BT50 |
| 主轴电机(kw) | 7.5/11 | 7.5/11 |
| X、Y、Z伺服电机（kw） | 2.3/2.3/2.3 | 2.3/2.3/2.3 |
| 工作台T型槽(mm)槽数×槽宽×槽距 | 5/18/100 | 5/18/100 |
| 重复定位精度(300mm) | + 0.005 | + 0.005 |
| 定位精度 (300mm) | + 0.0075 | + 0.0075 |
| 使用源气压力(MPa) | 0.6-0.8 | 0.6-0.8 |
| 机床轮廓（L×W×H）(mm) | 2950*2200 | 3050*2250 |
| 机床重量 (kg) | 5800 | 6200 |
VMC850加工中心第四轴技术参数：
|
第四轴 |
CNC-250 |
|
盘面直径 |
250mm |
|
垂直中心高 |
185mm |
|
垂直全高 |
315mm |
|
分割精度等级 |
15″ |
|
重复精度 |
4″ |
|
净重 |
124KG |
|
手动尾座 |
TS-A 185 |
|
四轴电机 |
6N.m 1.3KW |
