发那科系统850四轴加工中心

VMC850四轴加工中心是在850加工中心的基础上添加第四轴分度头,四轴加工中心价格、四轴加工中心报价、四轴加工中心多少钱一台、四轴加工中心型号等这些问题都是很多朋友关心的一个问题,四轴加工中心价格取决于第四轴分度头的价格。一般第四轴厂家、型号都会影响其价格。

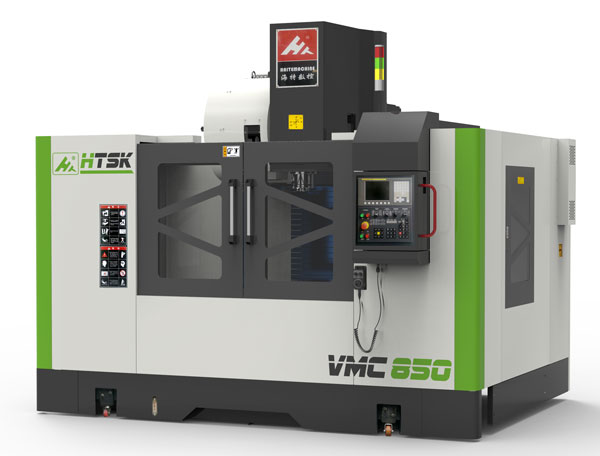

发那科系统850四轴加工中心

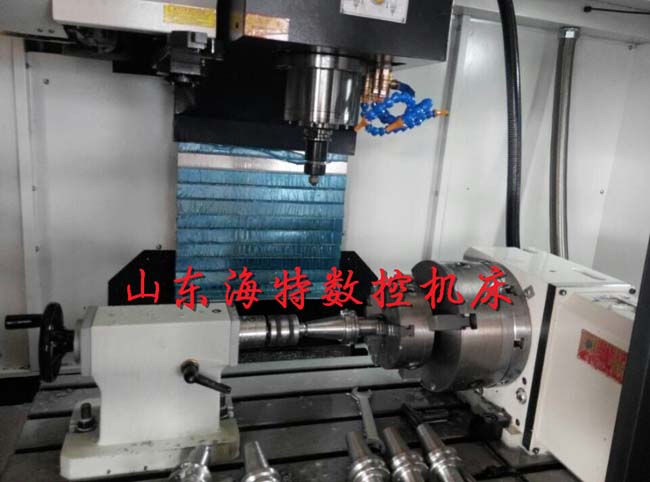

VMC850加工中心配第四轴加手动尾座加工刀柄图
VMC850四轴加工中心结构:
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度消失模铸造成型技术,内部金相组织稳定,确保基础件的高稳定性。铸件结构经过机床动力学分析和有限元分析,使其几何结构更加合理,与加强筋的恰当搭配,保证了基础件的高刚性与高强度。宽实的机床底座,箱形腔“人”字型立柱、加宽加长的床鞍、负荷全支撑的设计,结构符合材料力学的先进设计理念,可确保加工时的重负载能力。
2、高刚性、高精密主轴:采用台湾健椿隆主轴BT40-150mm。
3、采用台湾律廷C3级高精密、高强度滚珠丝杠。
4、X、Y、Z轴采用原装台湾上银滚柱线轨
5、采用原装台湾圆盘圣杰机械手24把刀库
6、机床配有密封式导轨防护罩,有效的保护导轨和丝杠,延长其使用寿命。
7、当机床配立体式全防护时,机床在强力切屑时保证外防护不震动。
8、CNC控制系统采用日本发那科 FANUC 0i mate-MD控制系统,系统带有高速高精功能且支持四轴联动。
9、第四轴(A轴)采用台湾旭阳CNC电脑数控分度盘含四轴电机与驱动器,四轴采取气动(液压)锁紧方式,锁紧安全可靠。
850加工中心第四轴价格
这款是在850加工中心的基础上增加的第四轴,实现圆柱上铣螺旋线,螺距等分的工件加工需求。
发那科系统850四轴加工中心配置:
★  系统:FANUC 0i mate-md,绝对值编码器,开机不需要回零,支持四轴联动。
★  主轴:台湾健椿隆 高刚性、高精密、高速主轴单元
★  丝杆:台湾律廷高精度直径40精密3级滚珠丝杠。
★  轴承:日本NSK高精密滚柱丝杠专用轴承
★  刀库:台湾圣杰
★  打刀缸:台湾尚品
★  丝杠螺母:台湾高精密锁紧螺母
选配部件:
系统:北京凯恩帝、台湾新代+日本安川 日本三菱、日本FANUC(发那科)、德国西门子等。
刀库:圆盘(机械手)刀库  斗笠式刀库
第四轴、第五轴等。
850四轴加工中心技术参数:

VMC850

规   格

X坐标行程

800 mm

Y坐标行程

500 mm

Z坐标行程

500mm

工作台规格(长×宽)

1060×500mm

工作台最大载重

600 kg

主轴中心线到立柱正面导轨距离

575mm

主轴端面至工作台上平面距离

120620mm

XYZ切削进给量

16000 mm/min

XY快速进给速度

24m/min

Z快速进给速度

24m/min

主轴转速范围

508000 r/min

主轴锥孔

BT40-150mm

主轴电机

7.5kW

X、Z伺服电机

bis12/2000 Z轴含有抱闸

Y伺服电机

bis22/2000

工作台T型槽(槽数×槽宽×槽距)

5/18/100mm

重复定位精度

+ 0.003mm

定位精度

+ 0.005mm

数控系统

FANUC 0i mate-MD

使用压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H

3050x2280x2600mmmm

机床重量

5800 kg

第四轴参数:

第四轴

CNC-250

盘面直径

250mm

垂直中心高

185mm

垂直全高

315mm

分割精度等级

15

重复精度

4

净重

124KG

手动尾座

TS-A 185

四轴电机

Bis8/3000

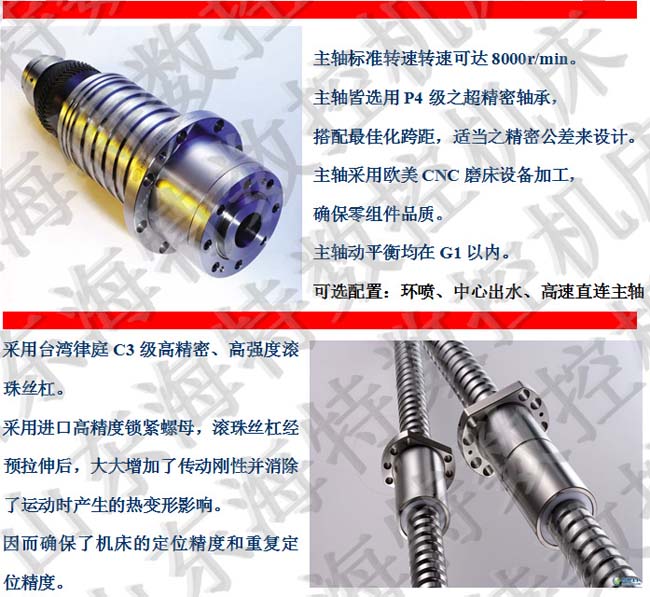

一、选用台湾健椿隆主轴和台湾津廷丝杆

选用台湾健椿隆主轴和台湾津廷丝杆

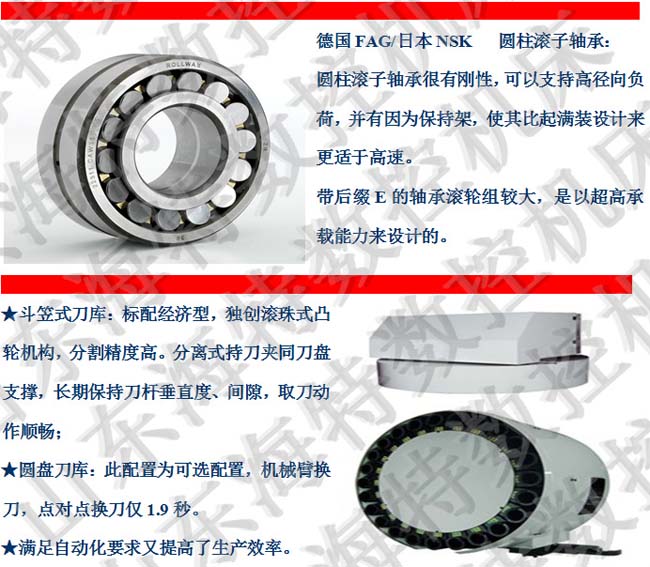

二、德国FAG/日本NSK轴承
德国FAG/日本NSK轴承
三、采用原装台湾上银45MM滚柱重载型导轨
原装台湾上银45MM滚柱重载型导轨
