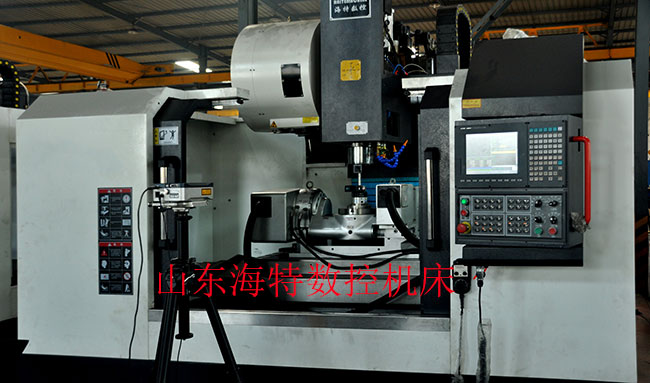

1060五轴加工中心
1060五轴加工中心技术参数:
机型 | 规格 | 1060 |
X坐标行程 | mm | 1100 |
Y坐标行程 | mm | 600 |
Z坐标行程 | mm | 600 |
工作台规格 (长) | mm | 1200 |
工作台规格 (宽) | mm | 600 |
工作台*大载重 | kg | 800 |
主轴中心至立柱导轨面 | mm | 675 |
主轴端面至工作台平面 | mm | 120-720 |
X、Y、Z切削进给量 | mm/min | 1-6000 |
X、Y、Z快速移动速度 | m/min | 24 |
主轴转速范围 | r/min | 50-8000 |
主轴锥孔 | type | BT40 |
主轴电机 | kw | 11 |
工作台T型槽/槽宽/槽距 | mm | 5/18/110 |
定位精度 | mm | 300±0.005 |
重复定位精度 | mm | 300±0.003 |
机床轮廓 长/宽/高 | m | 3.2/2.4/2.7 |
机床重量 | T | 7.8 |
1060五轴加工中心配置:
1. 控制系统:台湾新代系统。
2. 主轴电机:伺服主轴电机。
3. XYZ三轴驱动电机:日本安川
4. XYZ三轴伺服驱动器:日本安川(Z轴含抱闸)
5. 主轴:台湾健椿隆8000rpm主轴。
6. 丝杆:台湾律庭精密级滚珠丝杆,C3级。
7. 台湾增压缸。
8. 台湾圣杰刀库
9. 日本NSK轴承,P4级。
10. 电柜热交换恒温系统。
11. 手持式电子手脉。
12. 主轴油冷机.
13. 联轴器
14. 海特光机(工作台5条T型槽)
15. 国产自动润滑及润滑报警装置。
选配系统部件
日本FAUNC系统、 德国西门子
请买前咨询好 确定是要硬轨还是线轨,对系统的要求,
对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等

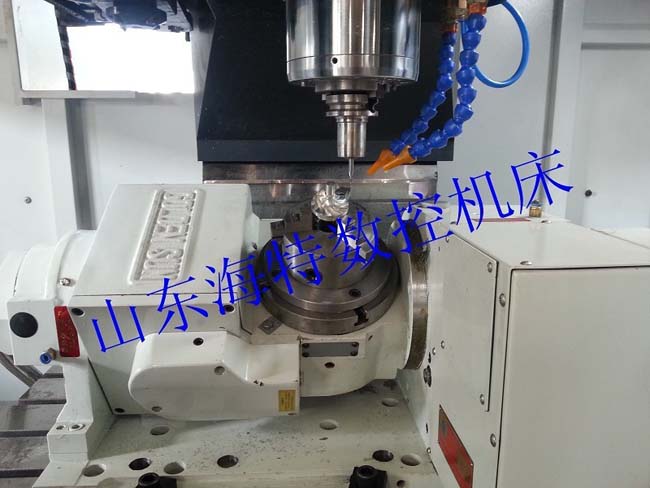

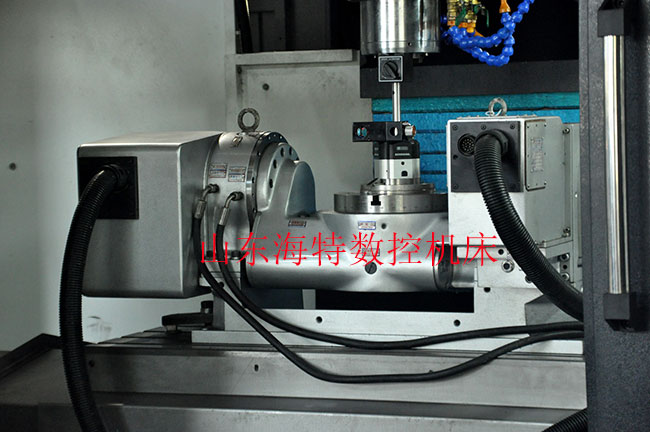

第五轴技术参数
型号 | CNCT-250 |
盘面直径 (mm) | 250 |
垂直中心高(mm) | 225 |
垂直全高(mm) | 365 |
*小分割单位 | 0.001° |
标准可倾斜角度 | -20°-- 110° |
旋转轴分割精度 | 15″ |
旋转轴重复精度 | 4″ |
倾斜轴分割精度 | 60″ |
每分钟*大转速 旋转轴 rpm | 16.7 |
每分钟*大转速 旋转轴 rpm | 8.3 |
重量(kg) | 270 kg |
A轴电机功率 | 1.5KW |
C轴电机功率 | 1.5KW |
