VMC850五轴联动加工中心

VMC850五轴联动加工中心用途:
工件一次装夹就可完成五面体的加工,还可以对叶轮等复杂的空间曲面进行高精度加工。

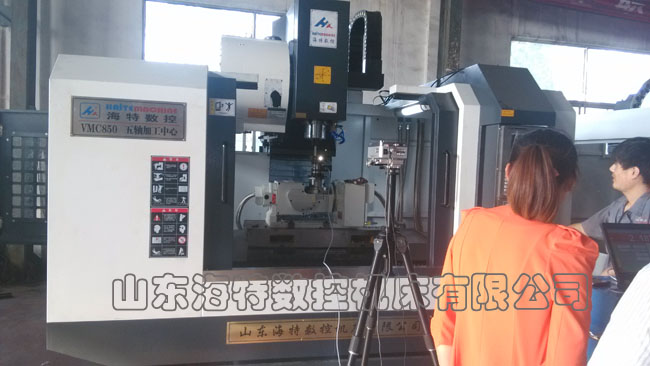

VMC850五轴联动加工中心
VMC850五轴联动加工中心价格

VMC850五轴联动加工中心技术参数:

机型

规格

VMC-850

X坐标行程

mm

800

Y坐标行程

mm

500

Z坐标行程

mm

550

工作台规格 (长)

mm

1000

工作台规格 (宽)

mm

500

工作台最大载重

kg

600

主轴中心至立柱导轨面

mm

575

主轴端面至工作台平面

mm

120-620

X、Y、Z切削进给量

mm/min

1-6000

X、Y、Z快速移动速度

m/min

24/24/22

主轴转速范围

r/min

50-8000

主轴锥孔



BT40

主轴电机

kw

7.5/11

X、Y、Z伺服电机

kw

2.0/2.9/2.0

工作台T型槽/槽宽/槽距

mm

5/18/100

定位精度

mm

+0.005

重复定位精度

mm

+0.003

机床轮廓  长/宽

m

3.0/2.2/2.5

机床重量

kg

6000

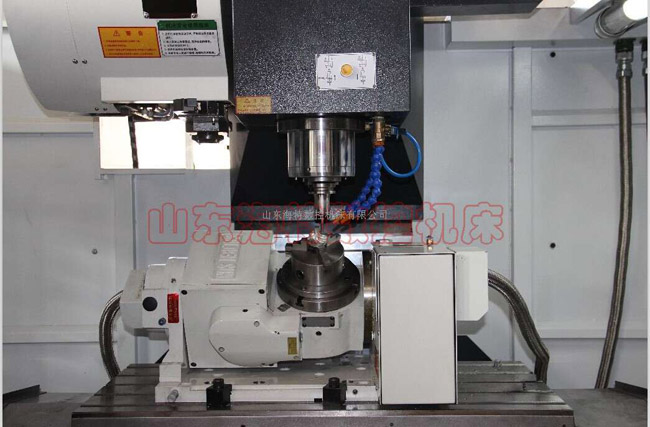

第五轴图片

五轴联动加工中心
第五轴技术参数

型号

CNCT-250

盘面直径 (mm)

250

垂直中心高(mm)

225

垂直全高(mm)

365

最小分割单位

0.001°

标准可倾斜角度

-20°-- 110°

旋转轴分割精度

15″

旋转轴重复精度

4″

倾斜轴分割精度

60″

每分钟最大转速 旋转轴 rpm

16.7

每分钟最大转速 旋转轴 rpm

8.3

重量(kg)

270 kg

A轴电机功率

1.3KW

C轴电机功率

1.3KW

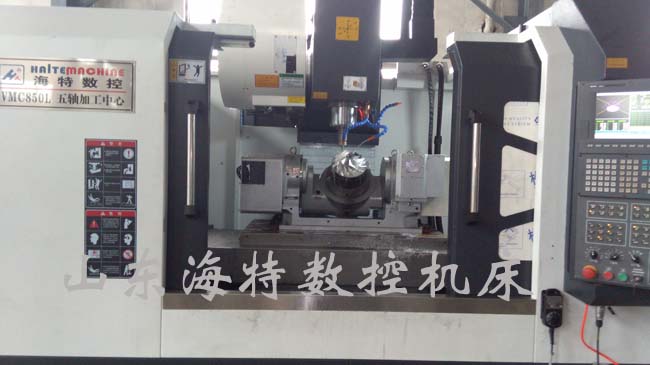

加工成型零件-叶轮
VMC850五轴加工中心加工叶轮图

可根据客户要求专业设计开发数控设备及加工中心

产品的配置不同价格也不同,此价格为标准配置,数控铣床不含刀库

VMC850五轴联动加工中心价格44.9万

请买前咨询好 确定是要硬轨还是线轨,对系统的要求,

对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!

一、选用台湾健椿隆主轴和台湾津廷丝杆

选用台湾健椿隆主轴和台湾津廷丝杆
二、德国FAG/日本NSK轴承
德国FAG/日本NSK轴承
三、采用原装台湾上银45MM滚柱重载型导轨
原装台湾上银45MM滚柱重载型导轨
